4.4kg Yüksek Hassasiyetli Mobil LiDAR Sistemi PM-1500 PRR100-2000kHz

4.4kg 5mm@50m yüksek hassasiyetli 1500m@60% uzun menzilli mobil LiDAR sistemi PM-1500, 2 milyon nokta/s frekans ile

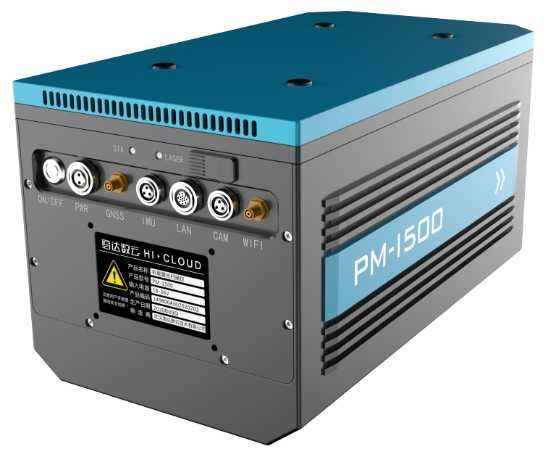

Wuhan Hi-Cloud Technology Co., Ltd. tarafından bağımsız olarak geliştirilen yüksek hassasiyetli ve uzun menzilli mobil LiDAR sistemi PM-1500, yüksek hassasiyetli lazer tarayıcı, yüksek hassasiyetli POS (GPS, IMU) ve bir temele dayalı diğer sensörleri entegre eder. yeni nesil çekirdek teknoloji çerçevesi.Sistemin temel bileşeni, çoklu yankı teknolojisi işlevine sahip lazer tarayıcıdır.

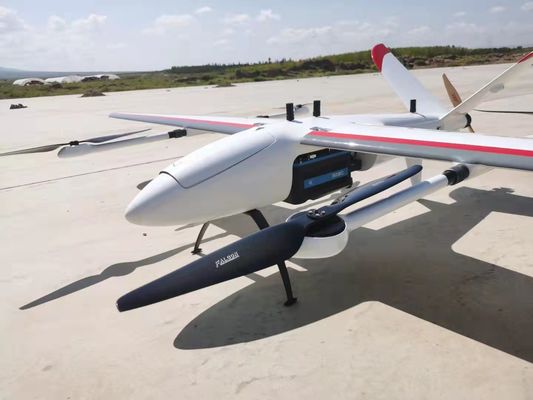

Çok rotorlu İHA, VTOL sabit kanatlı İHA, küçük uçak ve helikoptere uygulanarak, hızlı uçan mobil platformda yer üzerinde yoğun yüksek hassasiyetli lazer nokta bulutu verileri elde edilebilir.3D lazer nokta bulutu ve POS verilerini eşzamanlı olarak elde edebilir, hızlı bir şekilde DSM, DEM ve DOM oluşturabilir ve eksiksiz bir veri işleme ve uygulama yazılımı seti aracılığıyla DLG ve 3D modeller üretebilir.Sistem, yeni temel ölçme ve haritalama, dijital 3D modelleme, topografik ölçme ve haritalama, kadastro araştırması, trafik araştırması, enerji hattı denetimi, ormancılık araştırması, afet izleme ve diğer alanlarda yaygın olarak kullanılmaktadır.

Mobil LiDAR sistemi PM-1500 parametre özellikleri

Öğeler	göstergeler	parametreler
Kamera	Kamera Çözünürlüğü	42.4MP
	Odak uzaklığı	28 mm



Öğeler	göstergeler	parametreler
POS Sistemi	Konum Doğruluğu (son işlem)	yatay 0.01m
		Yükseklik 0.02m
	Yönlendirme Doğruluğu (işlem sonrası)	0,009°
		Adım/Yuvarlanma 0,005°



Başlıca avantajlarımobil LiDAR sistemi PM-1500

1. Yüksek hassasiyet:PM-1500 mobil LiDAR sisteminin değişen doğruluğu 5mm@50m'ye ulaşabilir ve sistemin kapsamlı doğruluğu 5cm'den daha iyidir ve çeşitli yüksek hassasiyetli uygulama senaryolarını karşılar.



2. Yüksek frekans: Saniyede 2 milyon noktaya kadar süper yüksek frekansa sahip PM-1500 mobil LiDAR sistemi, daha hızlı seyir hızına sahip İHA ile donatılabilir ve aynı anda daha fazla veri elde edilebilir.



3. Uzun ölçüm aralığı: 1500 metrelik ultra uzun menzil, büyük topografik dalgalanma ortamında çalışma güvenliğini büyük ölçüde sağlar.



4. Hafif gövde: Sistemin toplam ağırlığı 4,4 kg'dan azdır.İHA'lar ve diğer aksesuarlarla çalışmak için dışarı çıksanız bile, sıradan bir araç hepsini yükleyebilir ki bu çok uygundur.



5. Entegrasyon: PM-1500 havadan lazer ölçüm sisteminin genel yapısı yenilikçi bir şekilde optimize edilmiştir.Lazer tarayıcı, GPS, IMU ve havadan inceleme kamerası vb. gibi sensörleri yüksek oranda entegre eder. Hafiftir ve kurulumu kolaydır.



6. Çoklu yankı teknolojisi: PM-1500 mobil LiDAR sistemi, çoklu yankı teknolojisini uygular.4 adede kadar yankı sinyali alabilir ve ağaçların içine girebilir ve yoğun bitki örtüsü olan alanlarda bile en gerçek yüzey bilgilerini geri besleyebilir.



Pratik uygulamalar:



1. PM-1500 tarafından topografik araştırma



2. PM-1500'den dijital 3D şehir modeli



3. PM-1500 ile 500kV DC iletim hattının muayenesi
