Yüksek Hassasiyetli 4.4Kg MMS LiDAR Mobil Haritalama Sistemi PM-1500 1500m Uzun Menzilli

5mm@50m yüksek hassasiyetli 4,4 kg LiDAR mobil haritalama sistemi PM-1500 1500m uzun menzilli ve 2 milyon nokta/s frekanslı

PM-1500 LiDAR mobil haritalama sistemi, Wuhan Hi-Cloud Technology Co., Ltd. tarafından bağımsız olarak geliştirilen yüksek hassasiyetli, yüksek frekanslı ve uzun menzilli bir mobil lazer ölçüm sistemidir. Yüksek hassasiyetli atalet navigasyon modülünü ve havadan anket kamerasını entegre eder.Sistemin temel bileşeni, çoklu yankı teknolojisi işlevine sahip lazer tarayıcıdır.3D lazer nokta bulutu ve POS verilerini eşzamanlı olarak elde edebilir, hızlı bir şekilde DSM, DEM ve DOM oluşturabilir ve eksiksiz bir veri işleme ve uygulama yazılımı seti aracılığıyla DLG ve 3D modeller üretebilir.

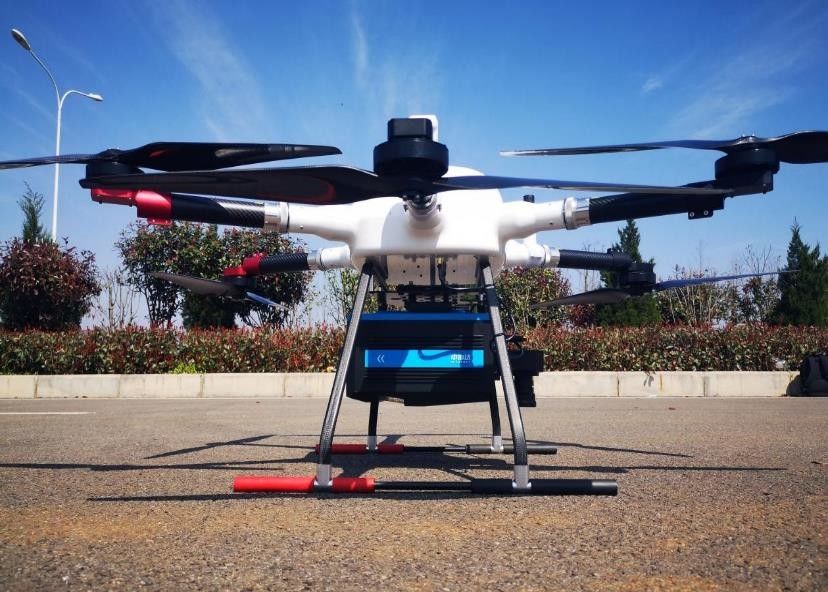

PM-1500 sistemi, çok rotorlu İHA, VTOL sabit kanatlı İHA, küçük uçak ve helikoptere uygulanarak, hızlı uçan bir mobil platform üzerinde yerdeki yoğun yüksek hassasiyetli lazer nokta bulutu verileri elde edilebilir. entegre çözüm sunulacak.Yeni temel ölçme ve haritalama, dijital 3D modelleme, topografik ölçme ve haritalama, kadastro araştırması, trafik araştırması, enerji hattı denetimi, ormancılık araştırması, afet izleme ve diğer alanlarda yaygın olarak kullanılmaktadır.

PM-1500 LiDAR mobil haritalama sisteminin temel özellikleri

• Uzun ölçüm aralığı: maksimum aralık 1500m@60% yansıtma
• Yüksek frekans: 2 milyon nokta/saniyeye kadar
• Yüksek hassasiyet: menzil doğruluğu 5mm@50m;sistem doğruluğu 5 cm'den daha iyi
• Çoklu yankı: 4 kez yankı
• Hafif: 4.4kg
• Entegrasyon: lazer tarayıcı, GPS, IMU ve havadan anket kamerası vb. gibi sensörleri yüksek düzeyde entegre eder.
• Uygun maliyetli: istikrarlı performans, uygun maliyetli

PM-1500 LiDAR mobil haritalama sisteminin ana parametreleri

1. Lazer tarayıcı

2. Kamera sistemi

3. POS sistemi

4. Sistem performansı

PM-1500 LiDAR mobil haritalama sisteminin uygulama projeleri

1. Topografik etüt projesi

İnceleme alanı, çoğunlukla küçük dalgalanmalara ve maksimum 20 metre yükseklik farkına sahip düz bir arazidir.İnceleme alanında, daha fazla bitki örtüsü ve birkaç yoğun nüfuslu alana sahip bir ana yol bulunmaktadır.

Doğruluk gereksinimi: Nokta yoğunluğu gereksinimi 16pt/m²'den daha iyidir;Yatay/dikey doğruluk gereksinimleri: ≤5cm, 1:500 topografik ölçüm ve haritalama gereksinimini karşılar

2. 500kV DC iletim hattı projesinin denetimi

Projenin muayene edilen hattı, toplam uzunluğu yaklaşık 0,8 km olan 3 baz kulesi ve 2 aralıktan oluşan 500kV DC iletim hattı segmentidir.

Gereksinimler: Tehlike noktası durum analizi/Tehlike noktası tahmini analizi/Bileşen durumu nicel analizi

3. 3 boyutlu şehir maketi projesi

Araştırma alanının toplam alanı yaklaşık 10 kilometrekaredir.İnceleme alanında orijinal lazer nokta bulutu ve eğik görüntünün elde edilmesi ve elde edilen orijinal verilere göre 3B modelin oluşturulması gerekmektedir.

Havadan LiDAR hava anket teknolojisi ile elde edilen lazer nokta bulutu ve eğik kamera ile alınan dijital görüntü verileri, Sayısal Yükseklik Modeli (DEM) ve Sayısal Ortofoto Haritası (DOM) oluşturmak ve arazi modeli üretmek için kullanılır.Aynı zamanda, lazer nokta bulutu verilerine ve çizgi çizimine dayalı olarak 3B model oluşturulur.3D model üzerinden bina yüksekliğini elde edin, eğik görüntü ve zemin fotoğrafları aracılığıyla bina bilgilerini alın ve ardından bina bilgi veritabanını oluşturun.
