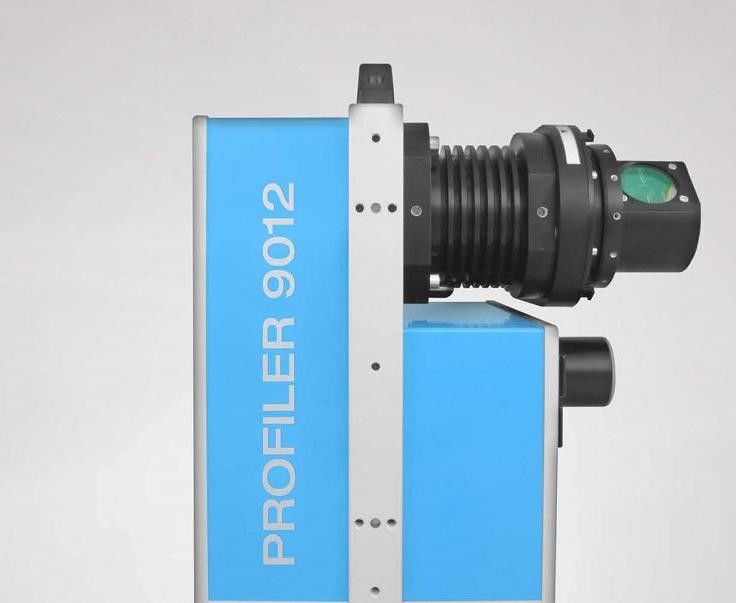

119m Menzilli 2D Lazer profil oluşturucu Z+F profil oluşturucu 9012 635nm Dalga Boyu

Z+F 2D lazer profil oluşturucu 9012, faz bazlı lazer aralık modunu benimser.Genel darbeli lazer tarayıcı ile karşılaştırıldığında, en büyük avantajı yüksek ölçüm doğruluğunda yatmaktadır.Z+F 2D lazer profil oluşturucu 9012'nin değişen doğruluğu 0.9mm@50m'ye ulaşabilir, sistem doğruluğu 5cm@100m'ye ulaşabilir.Yüksek nokta tanıma oranı ve yüksek ölçüm doğruluğu ile, katı yüksek hassasiyetli ölçüm amaçlarının ihtiyaçlarını karşılayabilir.

2. Yüksek frekans

Z+F 2D lazer profil oluşturucu 9012'nin gelişmiş endüstriyel tasarımı sayesinde, lazer emisyon frekansı 1,01 milyon nokta/s'ye kadar ve tarama hızı 200 profil/s'ye kadar.Ultra yüksek nokta frekansı, zengin hedef ayrıntılarını daha iyi elde etmek için daha yüksek nokta bulutu yoğunluğu sağlar.

Z+F 2D lazer profil oluşturucu 9012'nin uygulama alanları

Z+F 2D lazer profil oluşturucu 9012, HiScan-Z yüksek hassasiyetli araca monteli 3D LiDAR mobil haritalama sistemini oluşturmak için uydu konumlandırma modülü, atalet navigasyon modülü, kilometre sayacı, 360° panoramik kamera, montaj kontrol modülü ve yüksek performanslı bilgisayar ile entegre edilebilir.Şu anda sistem, temel topografik haritalama, tematik kentsel anket, trafik araştırması ve tasarımı, sokak görünümü, 3D dijital şehir ve benzeri alanlarda yaygın olarak kullanılmaktadır.

1. Temel topografik etüt ve haritalama

HiScan-Z yüksek hassasiyetli 3D LiDAR mobil haritalama sistemi, belirtilen alanın tüm coğrafi unsurlarını hızlı bir şekilde toplayabilir ve elde edilen yüksek hassasiyetli veriler, 1:500 topografik haritanın doğruluk gereksinimlerini karşılayabilir.Ofis veri işleme yazılımı aracılığıyla harita üretimini hızlı bir şekilde gerçekleştirebilir ve büyük ölçekli temel topografik harita araştırması, kentsel arazi araştırması ve güncellemesi, kentsel yüksek hassasiyetli DEM güncellemesi vb. uygulama alanlarında yaygın olarak kullanılabilir.

2. Kentsel belediye bileşen araştırması

Kentsel yönetimde belediye bileşenlerinin ve diğer unsurların hızlı bir şekilde edinilmesi ve uygulanması gereksinimlerine göre, HiScan-Z yüksek hassasiyetli 3D LiDAR mobil haritalama sistemi, yolun her iki tarafındaki hedef özelliklerin 3D koordinat bilgilerini doğru ve hızlı bir şekilde toplayabilir. kentsel belediye, kentsel yönetim bileşenleri, trafik işaretleri, açık hava reklamları ve diğer özellikleri ayıklayın ve toplayın ve çıkarılan ve toplanan sonuçları yayınlayın ve uygulayın, Mevcut dijital kentsel yönetim sistemleriyle sorunsuz bir şekilde bağlanabilir ve kentsel yönetim uygulama alanlarına uygulanabilir. dijital kentsel yönetim olarak

3. Kentsel çevre düzenlemesinin genel araştırması

HiScan-Z yüksek hassasiyetli 3D LiDAR mobil haritalama sistemi, yolun her iki tarafındaki bahçe ağaçlarının 3D nokta bulut verilerini hızla toplayabilir.Bahçe etüt yazılımı sayesinde ağaç konumu, çapı, ağaç yüksekliği, taç genişliği gibi geometrik bilgileri yarı otomatik olarak çıkarabilir.Aynı zamanda, panoramik görüntü ile birlikte, ağaç türlerinin ve diğer niteliklerin girişini gerçekleştirebilir.

4. Otoyol araştırması ve akıllı ulaşım

HiScan-Z yüksek hassasiyetli 3D LiDAR mobil haritalama sistemi, hızlı hareket sürecinde yolda ve her iki tarafta 3D lazer nokta bulutları toplar ve hızlı bir şekilde yol dikey ve yatay kesitleri, şerit topografik haritalar ve trafik tematik uzamsal coğrafi bilgi verileri üretebilir.Yol yeniden inşası ve genişletme mühendisliği araştırması, yol büyük ve orta ölçekli onarım haritalaması, otoyol şeridi topografik haritalama, köprü ve yol araştırması, yol varlığı araştırması ve veri tabanı oluşturma, yol 3D modelleme ve diğer uygulama alanlarında yaygın olarak kullanılabilir. .

5. Dijital 3D şehir

HiScan-Z yüksek hassasiyetli 3D LiDAR mobil haritalama sistemi, kentsel temel verileri hızlı bir şekilde tarayabilir ve elde edebilir, sahnenin 3D uzamsal nokta bulutu verilerini, ilgili yüksek çözünürlüklü doku görüntüsünü ve panoramik görüntüyü doğrudan alabilir ve model verileri aracılığıyla hızlı bir şekilde 3D veri modelini elde edebilir. Kentsel coğrafi bilgi paylaşım hizmeti, şehir planlaması, bina yönetimi, akıllı topluluk, akıllı ev ve diğer alanlarda yaygın olarak kullanılabilen füzyon teknolojisi.
