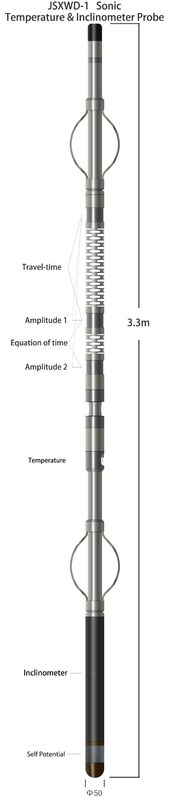

125-555μS/M Pt100 Sensörlü Sonik Sıcaklık Eğim Ölçer Probu

125μs/m~555μs/m Sonik ve Sıcaklık ve Eğimölçer Prob doğruluğu pt100 sensörlü 5μs/m

Tanım

Sonic probu, yeraltı suyu, madencilik ve jeoteknik endüstrilerinde yaygın olarak kullanılmaktadır.Sonik kütükler, gözeneklilik, geçirgenlik ve jeo-mekanik özellikler sağlamak için genellikle diğer kütüklerle birlikte yaygın olarak kullanılır.Bu sonda, kırık tanımlama ve çimento bağ kaydı gibi muhafazalı delikli ve açık delikli uygulamalar için idealdir.

Sıcaklık probu, sondaj deliği sıcaklık ölçümleri sağlar.Kuyu sıcaklığı ölçümü, sondaj deliğine sıvı akışı gibi olayların neden olduğu anormallikleri tespit etmeye yardımcı olur.

Eğim ölçer, test cihazlarının delme yönünü kullanarak manyetik olmayan veya zayıf manyetik alan için uygundur.Deliğin kalitesini test ederek, sondaj sürecinde jeoloji, petrol, kömür ve diğer endüstrilerde kullanılabilir.Su koruma inşaatlarında, otoyol, demiryolu, köprü, tünel vb. sondaj mühendisliğinde de uygulanabilir.

Enstrüman, gelişmiş modern sensör teknolojisini ve uzaktan ölçüm yolu zenital Açısı ve azimut Açısı ölçümünde tamamlanan dijital işleme teknolojisini benimser.Yüksek bir ölçüm doğruluğuna sahiptir, cihaz basittir ve bakım gerektirmez, yüksek güvenilirlik ve geniş uygulama alanının diğer önemli özelliklerine ihtiyaç duyar.

Çalışma Koşulları:Kasasız；Sondaj Sıvısı:Su veya Çamur.

Özellikler ve Faydalar

1. Seramik-piezoelektrik dönüştürücü tarafından üretilen yüksek enerji kaynağı dalgasını uygulayın.

2. Çok çeşitli uygulamalar ve sondaj koşulları ile çalışan çok yönlü, her yerde bulunan prob.

3. Sensör, küçük bir zaman sabitine sahip Pt100 platin direncini benimser ve katmandaki sıcaklık değişikliklerini hızlı bir şekilde tanımlayabilir.

Uygulamalar

Kırıkların tanımlanması ve hidrolik karakterizasyonu

litoloji tanımlama

Kaya mukavemeti varyasyonu

Gözeneklilik ve geçirgenlik değerlendirmesi

Muhafazalı delik: Çimento Bağ Logging (CBL)

Açık/kapalı delikte sıvı akışının tanımlanması

Su tablasının lokalizasyonu；Su kuyusu izleme

Farklı kalitedeki su aralıklarının lokalizasyonu

Jeotermal gradyan günlüğü

Genellikle diğer günlükler için sıcaklık telafi denklemlerinin uygulanmasında kullanılır

Parametre

1. Sonik Sensör: Seramik-piezoelektrik dönüştürücü

2. Sonik Ölçüm Aralığı:125μs/m~555μs/m

3. Sonik Ölçüm Doğruluğu: 5μs/m

4. Sonik Zaman Tabanı:0.5μs, Kararlılık: 0.1PPM

5. Kendiliğinden potansiyel (SP) Ölçüm aralığı:±1200mV

6. Kendiliğinden potansiyel (SP) Ölçüm doğruluğu: %2

7. Sıcaklık Aralığı: 0℃～100℃, Çözünürlük:0.025℃

8. Sıcaklık Sensörü: Platin Direnç (pt100)

9. Azimut Ölçüm Aralığı:0°～360°

10. Azimut Ölçüm Doğruluğu:köşe açısı≥1°,Daha sonra ±2° (Enlem:0°～±45°)

11. Köşe Açısı Ölçüm Aralığı:0°~50°

12. Tepe açısı Ölçüm Doğruluğu:±0.1°

13. Sinyal: bipolar kodlar

14. Çevresel:Sıcaklık≦80℃；Basınç≤20MPa
