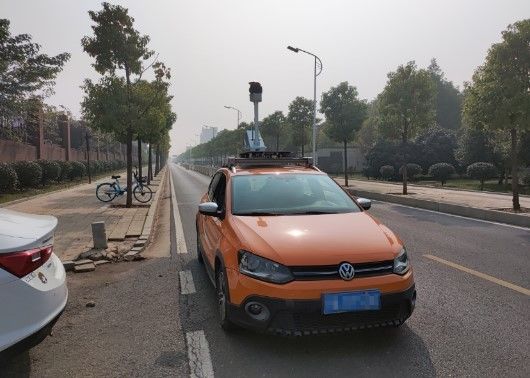

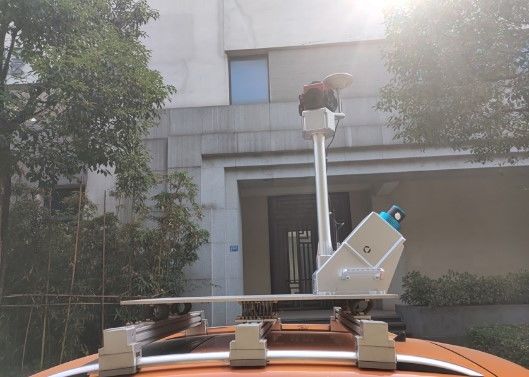

Hafif HiScan-C LiDAR Mobil Haritalama Sistemi Araba LiDAR Sensörü

5mm@40m hassasiyet 150m/300/600m@90% menzil 200scans/s Açık ocak maden izleme için HiScan-C LiDAR Mobil Haritalama Sistemi

Eğimli heyelan, açık ocak madeni üretiminde sık görülen büyük bir felakettir.Açık ocak madenciliğinin güvenli bir şekilde üretilmesini sağlamak için eğimli heyelanların doğru ve etkin bir şekilde izlenmesi ve tahmin edilmesi özellikle önemlidir.Geleneksel açık ocak şev izleme yöntemi, periyodik gözlem için izleme noktaları düzenlemektir.Geleneksel izleme yöntemi aşağıdaki dezavantajlara sahiptir: ilk olarak, bazı tehlikeli alanlara sörveyörler tarafından ulaşılamaz, bu da izleme noktalarının resmin tamamını kapsayamamasına neden olur;ikinci olarak, alan toplama çok zaman alır ve güncelleme döngüsü uzundur.

HiScan serisi LiDAR mobil haritalama sistemi, tüm madencilik alanının haritasını hızlı bir şekilde tamamlayabilir.Elde edilen 3B lazer nokta bulutu verileri yüksek yoğunluğa sahiptir ve herhangi bir eksiklik yoktur, bu da madencilik alanındaki saha ölçüm verilerinin iyileştirilmesini büyük ölçüde geliştirir.Tüm eğimin deformasyon derecesi ve yer değiştirmesi, bitişik gözlem periyotlarının verilerini kaydetmek için donanımlı yazılım kullanılarak elde edilebilir.

Sistemin parametreleri

Tip/Model	HiScan-C SU1	HiScan-C SU2
Sacnner Sayısı	1	2
Menzil Ölçümü	150m/300/600m@90%	150m/300/600m@90%
Lazer Frekansı	Maks.500.000 puan/sn	Maks.1.000.000 puan/sn
Ağırlık	13kg	36kg
Aralık Doğruluğu	5mm@40m
Açısal Ölçüm Çözünürlüğü	0,0088°
Panorama Kamera Çözünürlüğü	30 milyon piksel
Kesinlik	5cm@100m
Tarama Hızı	200 tarama/sn

Sistemin özellikleri

1. Milyon düzeyinde lazer emisyon frekansı: yüksek yoğunluklu nokta bulutu verilerini toplayın ve yer nesnelerinin gerçek bilgilerini geri besleyin

2. 5mm@40m aralık doğruluğu: ultra yüksek nokta bulutu doğruluğu ve daha doğru nokta seçimi, yüksek hassasiyetli uygulama alanlarında yaygın olarak kullanılabilir

3. Yüksek güvenilirlik: HiScan-C LiDAR mobil haritalama sistemi, yüksek derecede üretim, istikrarlı ve güvenilir bir sisteme sahiptir.

4. Hafif: küçük boyut ve çoklu taşıyıcılar, kör çalışma alanını büyük ölçüde azaltır

5. Yüksek zeka: nokta bulutu ve panoramanın kusursuz entegrasyonu
