1000 - 1500mm Boy Prob Dijital Kayıt Sistemi

JHD-2D Kayıt Sisteminin Φ40 ve Φ50 mm çap ve 1000~1500 mm uzunluk probu

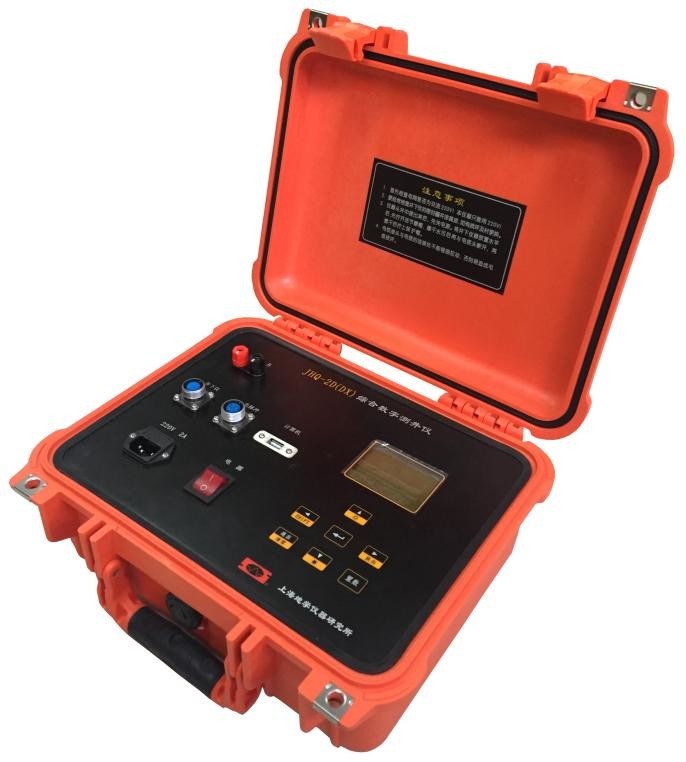

JHQ - 2D, çeşitli boru ve kütüklerle bağlanabilen, saha çalışmasının rahatlığı için özel olarak tasarlanmış bir dijital kayıt sistemidir.Bu sistem bir dizi ileri teknoloji kullandığından, bir ağır kütük sondasını kontrol eden bir zemin tabanlı aletin, çeşitli kayıt sondalarını kontrol eden bir zemin tabanlı cihaza kullanımını geliştirir, ayrıca derin ölçümü, güç kaynağını ve benzerini içerir. üzerinde.Cihaz, asismatik, sıcaklığa dayanıklı, neme dayanıklı ve yüksek güvenilirliğe sahip boru tipine bağlanabilen hafif ve basit bir çalıştırma ve bakıma sahiptir.

Açıklama

JHQ - 2D entegre dijital kontrol kayıt sistemi, küçük dijitalin uluslararası yeni gelişme trendini takip ederek, üretimde 20 yılı aşkın bir süredir ve dijital kayıt ekipmanının araştırma ve geliştirmesinde başarılı bir deneyimin özetlenmesine dayanan yeni nesil dijital kayıt ekipmanıdır. Günlüğe kaydetme teknolojisi ve Çin'in ulusal koşullarıyla birleştirilmesi.Bu ekipman seti, diğer benzer ürünlere göre aşağıdaki avantajlara sahiptir:

(1) ölçüm parametreleri büyüktür ve kapsam geniştir.

(2) güvenilirlik yüksektir ve Arıza Arasındaki Ortalama Süre (MTBF) uzundur.

(3) taşınabilir, mobil ulaşım için uygun.

(4) çalıştırma ve bakım basittir.

Bu avantajların ana nedeni, tasarım ve geliştirmenin diğerlerinin meziyetlerini özümsemesi, sektörün çeşitli ihtiyaçlarını tam olarak dikkate alması ve uluslararası pazardaki rekabet gücünü göz önünde bulundurmasıdır.JHQ - 2D sistemi, metal cevheri, kömür, petrol sahası, radyoaktif, hidroloji ve çeşitli kullanıcı gereksinimlerinin diğer alanlarıyla kaplı 20'den fazla parametreyi uygun maliyetli şekilde ölçebilir.

Özellikler ve Faydalar

1. Standardizasyon ve modülerlik

JHQ - 2D entegre dijital kontrol kayıt sisteminde, prob veya topraklama kutusu, sinyal ölçümü veya sinyal iletimi ne olursa olsun, hem donanım hem de yazılım, standardizasyon ve modülerleştirme tasarım konseptini benimsemiştir.Standardizasyon ve modülerliğin faydaları Ürün, ürünlerin tutarlılığı, sürdürülebilirliği ve güvenilirliği açısından mükemmeldir.Çalıştırmak ve korumak için uygundur.Aksesuarlar yüzde 100 evrenseldir ve istenildiği zaman genişletilebilir.

2. Tamamen yeraltı dijital ve ölçüm sinyal iletimi

Yeraltı sondasından gelen tüm sinyaller A/D tarafından dönüştürülür ve kodlandıktan sonra toprağa gönderilir.Yeraltı sondası iki yönlü bir sokak iletişimidir.Dijital kod iletim ölçümleri, parazit önleme özelliğini büyük ölçüde geliştirir ve sistemin kendisi, sinyal iletiminin kalitesini garanti eden hata kodunu düzeltebilir.

3. En fazla formasyon bilgisini elde etmek için aşırı örnekleme teknolojisi

JHQ-2D sistemi, oluşum bilgilerinin toplanması için örnekleme yöntemini kullanır.Aşırı örnekleme miktarı, kayıt hızının azalmasıyla artar ve aşırı örnekleme, sayısal filtreleme ihtiyacını sağlayarak uzamsal çözünürlüğü artırır ve faydalı bilgileri tarar.

4. Yüksek basınçlı yeraltı probunun küçük boyutu

JHQ - 2D prob neredeyse Φ40 ve Φ50 mm çapındadır, görünüşte 1000~1500mm boyutundadır.Prob paslanmaz çelikten yapılmıştır.20~40 MPa su basıncına dayanıklılık, 70 ~ 90 ℃ sıcaklık.Özel siparişler 60 MPa su basıncı direnci, sıcaklık 120 ℃ direnci olabilir.

Parametre

1. Ortamın kullanımı: Güç kaynağı: 220V, 50 Hz；Ortam sıcaklığını kullanma: -20℃ ~ 45℃；Ortam nemini kullanma: %90 veya daha az (45℃)

2. Derinlik ölçüm sistemi: Derinlik ölçüm aralığı: 0 ~ 9999.99 m；Derinlik çözünürlüğü: 0.28 mm；Hız ölçüm aralığı: 0 ~ 9999m/h；Derin optik darbe sinyali: Metre başına 3600 darbe

3. Sinyal iletim sistemi: Alt delik çıkış sinyali: iki kutuplu kodlama；Bilgisayarla iletişim: RS232 veya USB；Yeraltı sinyal algılama düzeyi: artı veya eksi 0,5 V ~ artı veya eksi 12V

4. Grafiğin derinliğini hesaplayın;1:10;01:50.1:100.1:0;1, 50, 0, vb.

5. Çizim doğruluğu: Milimetre başına 8 nokta (eğri)；Milimetre kare başına 64 piksel (görüntü yöntemi)
