Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | XiangYin |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | HP3100 İHA akış ölçüm sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Ana Bilgisayar Kutusu*1 40CM *20CM *24CM，17KG；Şarj Kutusu*1 80CM*66CM*40CM，6.5KG；Akış Ölçüm Ekipmanı |
| Teslim süresi: | 15 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 500 takım/ay |
| Hız ölçüm aralığı: | 0.03-20 m/s | Ölçüm doğruluğu: | ±0.01 m/s；±1% SF |
|---|---|---|---|
| Çözünürlük: | 1 mm/sn | Ölçüm hatası: | ≤1%（0,01 m/sn） |
| Işın açısı: | 25°*12° | Ölçüm süresi: | 0-180s, ayarlanabilir |
| Ölçüm aralığı: | 1-18000s, ayarlanabilir | Maksimum yatay uçuş hızı: | S modu: 23 m/s |
| Vurgulamak: | İHA Akış Ölçüm Sistemi,Çözünürlük 1mm/S İHA Akış Ölçüm Sistemi,Hız 20m/S Hidrolojik Araştırma Ekipmanı |
||

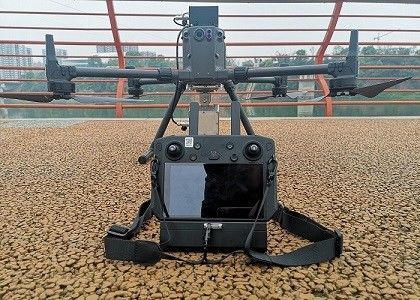

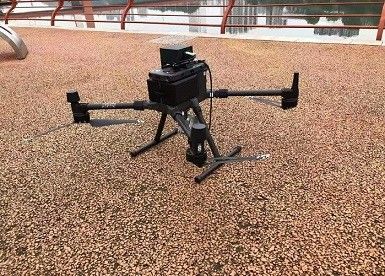

HP3100 İHA akış ölçüm sistemi, temel olarak dünyaca ünlü İHA, profesyonel radar akım ölçer ve akış ölçüm yazılımından oluşmaktadır.Son derece basitleştirilmiş çalışma, güvenlik, güvenilirlik ve taşınabilirlik özellikleri ile küçük ve orta ölçekli nehirler ve büyük nehirler gibi test hedeflerinin akış hızı verilerini hızlı ve doğru bir şekilde ölçebilir.Aynı zamanda, 15 km uzun mesafeli yüksek çözünürlüklü görüntü iletim sistemi, test cihazlarının ve ekipmanın güvenliğini korumak için İHA uçuş ortamının video görüntüsünü ve meteorolojik bilgilerini yere iletebilir. Rekabet avantajları aşağıdaki gibidir:
1. Dünyaca ünlü üreticiler tarafından üretilen ve tüm dünyadaki kullanıcılar tarafından test edilen güvenli ve istikrarlı uçuş platformu.
2. PTZ'nin kararlılığı, uçak tutumunun akış ölçüm doğruluğu üzerindeki etkisini en aza indirmek için artırılır.
3. Yüksüz 55 dakika dayanıklılık, uzun mesafe ve çoklu frekans kullanımını destekler.
4. 15km ultra uzun mesafe veri iletimi.
5. Güçlü çevresel uyarlanabilirlik, 15m / s kuvvetli rüzgara ve hafif yağmura dayanıklı.
6. Hızlı ve esnek, maksimum uçuş hızı 23m/s.
7. Her işlemin güvenliğini sağlamak için altı yönlü konumlandırma engellerden kaçınma, çevredeki engellerin otomatik olarak tanınması.
8. Rüzgar hızı, rüzgar yönü, uçak yüksekliği ve hızı dahil olmak üzere uçuş bilgilerinin gerçek zamanlı kontrolü.
9. Pil, cihaz değiştirilmeden değiştirilebilir.
10. Hava aracının sağlık durumunu izleyen sağlık yönetim sistemi.
11. Yüksek akış ölçüm doğruluğu, ±0.01m/s.
12. Kullanımı kolay, basit işlem süreci.
13. Daha fazla senaryo için uygun manuel+otomatik ölçüm modu.
14. Kapsamlı ölçüm için harita veya video temel haritasının keyfi olarak değiştirilmesi.
15. Otomatik rapor üretimi, İnternet Bulutundan görüntülenebilir veya yedeklenebilir.
16. Zengin genişletilebilirlik: Akış ölçümü ve arazi ölçümü elde etmek için farklı sensörler monte edilebilir.
Özellikler ve Avantajlar
Bence.Dahili yüksek hassasiyetli radar algılama modülü.
ii.CW düzlemsel mikroşerit radar temassız algılama, iklim, tortu ve yüzen nesnelerden etkilenmez.
iii.Hızlı ve doğru ölçüm, kararlı veri çıkışı ve sel döneminde yüksek debi ortamına uygun.
iv.Anten iletim frekansı, birden fazla ürünün karşılıklı girişimini etkili bir şekilde önleyebilen esnek ve ayarlanabilir.
v. Kullanıcı sistemi yerleştirmeyi kolaylaştırmak için çoklu veri iletişim arayüzleri ayarlanabilir.
vi.Ölçüm işlemi ve uyku modunun kombinasyonu enerji tasarrufu sağlayabilir ve tüketimi azaltabilir.
vii.Çeşitli saha ortamları için uygun, dahili yoğuşma önleyici, su geçirmez ve yıldırımdan korunma tasarımı.
viii.Kompakt görünüm, kolay kurulum ve bakım.
Sistemin parametreleri
| Hız ölçüm aralığı | 0.03-20 m/s |
| Ölçüm doğruluğu | ±0.01 m/s;±%1 SF |
| Çözünürlük | 1 mm/sn |
| Ölçüm hatası | ≤1%(0.01 m/s) |
| Işın açısı | 25°*12° |
| Ölçüm süresi | 0-180s, ayarlanabilir |
| Ölçüm aralığı | 1-18000s, ayarlanabilir |
| radar dalga bandı | 24GHz(K-Bandı) |
| Etkili ölçüm yüksekliği | 40m içinde |
| Boyutlar |
Boyutlar (genişletilmiş, bıçaklar dahil değildir):810×670×430 mm (uzunluk×genişlik×yükseklik) Boyutlar (katlanmış, kanatlar dahil): 430×420×430 mm (uzunluk×genişlik×yükseklik) |
|
Fareyle üzerine gelme doğruluğu (ağ diferansiyel sinyali altında) |
Dikey: ±0.5 m (GPS normal çalışır) ±0,1 m(RTK konumlandırma normal çalışır) Yatay: ±1.5 m(GPS normal çalışır) ±0,1 m(RTK konumlandırma normal çalışır) |
| Maksimum çıkış hızı | S modu: 6 m/s |
| Maksimum eğim iniş hızı | S modu: 7 m/s |
| Maksimum yatay uçuş hızı |
S modu: 23 m/s |
| Maksimum rüzgar direnci | 15 m/s (Seviye 7) |
| Süre | 50 dakika |
| IP koruma seviyesi | Uçak: IP45 Radar akım ölçer: IP68 |
| Görsel engel algılama aralığı |
Ön, arka, sol ve sağ: 0,7-40 m Yukarı ve aşağı yön: 0,6-30 m |
| Kızılötesi engel algılama aralığı | 0.1-8 m |
| Üst ve alt ek ışıkların etkin aydınlatma mesafesi | 5 m |
| çalışma sıcaklığı | -20°C ila 50°C |

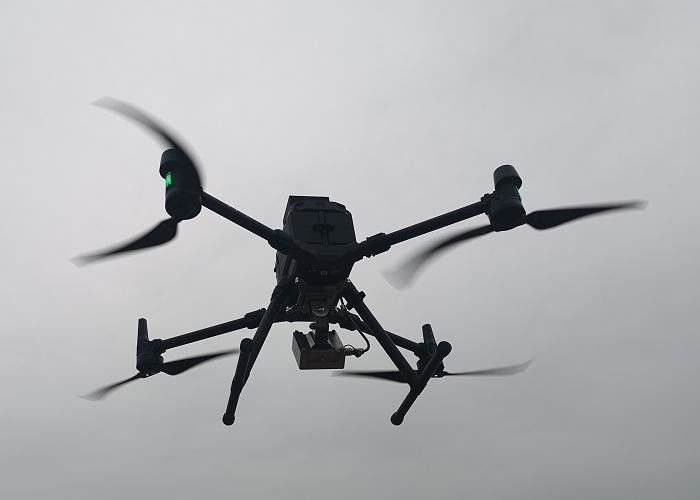

Sistemin uygulanması
