Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | XiangYin |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | 1、HP1201 Akustik-ataletsel entegre sondaj aleti |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Ana Bilgisayar Kutusu*1 60CM*40CM*30CM，13KG |
| Teslim süresi: | 30 İş Günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 50 takım/ay |
| Boyutlar: | Φ143×L183 | Algılama aralığı: | 0,2m~250m |
|---|---|---|---|
| Aralık çözünürlüğü: | 2 cm'den daha iyi | Zaman senkronizasyonu doğruluğu: | 10μs |
| Yerleşik irtifa doğruluğu: | 0.1° | Veri Arayüzü: | Ethernet |
| Giriş Gerilimi Aralığı: | 24VDC | En yüksek güç tüketimi: | ≤50W |
| Vurgulamak: | Akustik Ataletsel Hidrolojik Araştırma Ekipmanı,Algılama Menzili 250m Hidrolojik Araştırma Ekipmanı |
||
HP1201 yüksek hassasiyetli entegre akustik atalet sondaj aleti, ultra geniş bant teknolojisini ve entegre akustik atalet teknolojisini benimser, bu da zor zaman senkronizasyonunun zorluklarını çözer, tutum ölçümü ve düzeltmesi yoktur, geleneksel sondaj aletinin zayıf ölçüm doğruluğu.Sondaj sonuçları daha kararlı ve doğrudur ve daha geniş bir su derinliği ve su kalitesi ortamı aralığına uyum sağlayabilir.İç nehirlerde, göllerde ve denizde batimetrik ölçüm için keskin bir araçtır.Esas olarak hidrolojik araştırma endüstrisinde, yüksek batimetrik araştırma ve su altı topografik araştırma hassasiyetine ihtiyaç duyan daha fazla endüstri müşterisine hizmet etmek için kullanılır.
Geniş bir platform yelpazesine uygun, kalibrasyonsuz kurulum, rahat ve hızlı sualtı robotları (ROV, AUV vb.), insansız gemiler, su üstü gemileri ve diğer operasyon platformları ile donatılabilir.Çıktı bilgileri, su derinliği, su sıcaklığı, tutum ve yön, konum ve askıya alınan hedefin şelale ses haritası dahil olmak üzere zengindir.Bu tür sondaj aleti sualtı topografik haritalama, batimetrik araştırma, sualtı çevre araştırması, balıkçılık kaynakları araştırması, sualtı bölümü veri toplama ve diğer amaçlar için kullanılabilir.
Standartlaştırılmış protokol arayüzü kullanılarak, kullanıcılara veri sürücüsünü özelleştirmeleri için SDK geliştirme kiti sağlanabilir.Kullanıcıların mevcut satın alma yazılımına ve son işlem yazılımına erişmesini kolaylaştırmak için yaygın olarak kullanılan çeşitli satın alma ve ölçüm yazılımlarıyla birbirine bağlanabilir.
HP1201 yüksek hassasiyetli akustik-ataletsel entegre sondaj aleti, atalet navigasyon sistemini ve akustik görüntü teknolojisini, operasyon sürecinde gemi sarsıntısının neden olduğu doğruluk kaybı problemini çözebilen ve aynı zamanda akustik görüntü sağlayabilen geleneksel eko siren temelinde entegre eder. su derinliği verileri sağlar.
Özellikler ve Avantajlar
1. Geniş aralık ve yüksek hassasiyetli sondaj aleti.
2. Gerçek zamanlı tutum düzeltmesi sağlayan yerleşik atalet navigasyonu.
3. Veri zaman hatasını önlemek için zaman senkronizasyonu.
4. Sarp ve derin nehir arazisi ile başa çıkmak için algoritma yükseltmesi.
5. Farklı kullanım ortamlarına uyum sağlamak için zengin yapılandırma.
6. Tamamen doğrulanmış ve çeşitli senaryolarda uygulanmıştır.
7. Zengin başarılar, batimetrik akustik harita, tutum, sıcaklık ve derinlik.
Enstrümanın parametreleri
| Kalem | Ürün Özelliği Adı | Spesifik Parametre | Kalem | Ürün Özelliği Adı | Spesifik Parametre |
| 1 | Boyutlar | Φ143×L183 | 9 | Kabuk malzemesi | Paslanmaz çelik / pas önleyici alüminyum / titanyum alaşımı isteğe bağlı |
| 2 | Algılama aralığı | 0,2m~250m | 10 | Zaman senkronizasyonu doğruluğu | 10μs |
| 3 | Aralık çözünürlüğü | 2 cm'den daha iyi | 11 | Yerleşik irtifa doğruluğu | 0.1° |
| 4 | çalışma sıcaklığı | -10°C~+60°C | 12 | Depolama sıcaklığı | -40°C~+75°C |
| 5 | Giriş Gerilimi Aralığı | 24VDC | 13 | Veri arayüzü | Ethernet |
| 6 | Ortalama güç tüketimi | ≤30W | 14 | En yüksek güç tüketimi | ≤50W |
| 7 | çalışma frekansı | 200kHz | 15 | Işın açısı | 4.0° |
| 8 | Konumlandırma doğruluğu |
RTK: V:8mm+1ppm Y:15mm+1ppm RTX (uydu istasyonu farkı): Genişlik: 2cm Y:5cm |
16 | Oryantasyon doğruluğu |
Tek anten:0.5° Çift anten (2m taban çizgisi):0.09° |

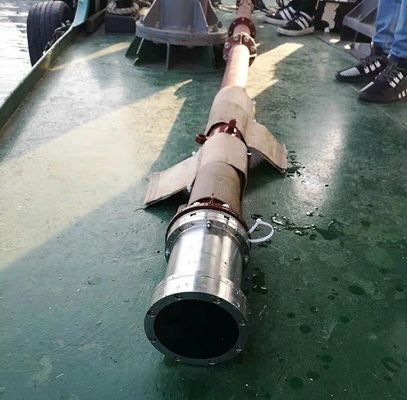

HP1201 Akustik-ataletsel entegre sondaj enstrümanının uygulanması
