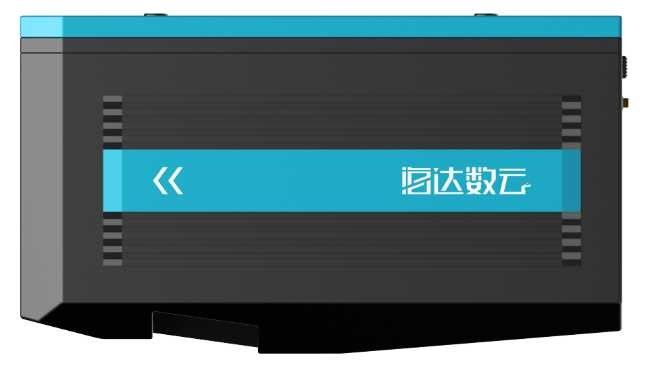

1500m Uzun Menzilli PM-1500 Havadan LiDAR Sistemi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Hi-Cloud
Sertifika:	ISO, others upon the requests
Model numarası:	PM-1500 Havadan LiDAR Sistemi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	negotiable
Ambalaj bilgileri:	Taşıma Çantası
Teslim süresi:	20-30 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	15 takım/ay

İletişim

Detaylı ürün tanımı

Maksimum Ölçüm Aralığı:	1500m@60% yansıtma	Lazer Tarayıcı Dalga Bandı PRR Maksimum Ölçüm Aralığı Aralığı Doğruluk:	5mm@50m
Tarama Hızı:	40-400 tarama/sn	açısal çözünürlük:	0.001°
bakış açısı:	75 °	Kamera Çözünürlüğü:	42.4MP
Dalga Bandı:	Yakın Kızılötesi (Sınıf 1 )	Ağırlık:	4.4kg
Vurgulamak:	Hafif Havadan LiDAR Sistemi , 1500m Havadan LiDAR Sistemi , 1500m İHA hava haritalama Sistemi

4,4 kg hafif 1500 m uzun menzilli yüksek düzeyde entegre Havadan LiDAR Sistemi PM-1500 5mm@50m hassasiyetle

PM-1500 Havadan LiDAR Sistemi, Wuhan Hi-Cloud Technology Co., Ltd. tarafından bağımsız olarak geliştirilen yüksek hassasiyetli ve uzun menzilli mobil lazer ölçüm sistemidir. Çok rotorlu İHA, VTOL sabit kanatlı İHA gibi farklı taşıyıcılara uygulanabilmektedir. küçük uçak ve helikopter.Hızlı uçan bir mobil platformda yerdeki yoğun yüksek hassasiyetli lazer nokta bulutu verilerini elde edebilir.Bağımsız fikri mülkiyet haklarının zaman senkronizasyon teknolojisi ve entegre çoklu sensör entegrasyon teknolojisi tarafından desteklenen entegre yüksek hassasiyetli lazer tarayıcı, yüksek hassasiyetli POS (GPS, IMU) ve diğer sensörler, eşzamanlı olarak 3D lazer nokta bulutu ve POS verilerini alabilir , hızlı bir şekilde DSM, DEM ve DOM oluşturun ve eksiksiz bir veri işleme ve uygulama yazılımı seti aracılığıyla DLG ve 3D modeller üretin.

Anket dereceli haritalama, dijital 3D modelleme, topografik ölçme ve haritalama, kadastro araştırması, trafik araştırması, elektrik hattı denetimi, ormancılık araştırması, afet izleme ve diğer alanlarda yaygın olarak kullanılmaktadır.

PM-1500'ün ayrıntılı parametreleri

Öğeler	göstergeler	parametreler
Lazer Tarayıcı	Dalga Bandı	Yakın Kızılötesi (Sınıf 1 )
	PRR	100-2000Khz
	Maksimum Ölçüm Aralığı	1000m@%20 yansıtma
	Maksimum Ölçüm Aralığı	1500m@60% yansıtma
	Aralık Doğruluğu	5mm@50m
	açısal çözünürlük	0.001°
	Tarama Hızı	40-400 tarama/sn
	bakış açısı	75 °
Kamera	Kamera Çözünürlüğü	42.4MP
Kamera	Odak uzaklığı	28 mm
POS Sistemi	Konum Doğruluğu (son işlem)	yatay 0.01m
	Konum Doğruluğu (son işlem)	Yükseklik 0.02m
	Yönlendirme Doğruluğu (işlem sonrası)	0,009°
	Yönlendirme Doğruluğu (işlem sonrası)	Adım/Yuvarlanma 0,005°
Sistem performansı	Boyut	293×165×164mm
	Mutlak Doğruluk	yatay <5cm
	Mutlak Doğruluk	dikey <5cm
	Ağırlık	4.4kg
	Çoklu Yankı	4 kere
	Sıcaklık ve Nem	Çalışma: -40℃~60℃, Nem %85
	Sıcaklık ve Nem	Depolama: -45℃~70℃, Nem %85

PM-1500'ün sistem avantajları

1. PM-1500 havadan lazer ölçüm sisteminin genel yapısı yenilikçi bir şekilde optimize edilmiştir.Lazer tarayıcı, GPS, IMU ve havadan inceleme kamerası vb. gibi sensörleri yüksek oranda entegre eder. Hafiftir ve kurulumu kolaydır.VTOL sabit kanatlı İHA, çok rotorlu İHA ve helikopter gibi çoklu platformlar için uygundur.

2. Sistemin toplam ağırlığı 4,4 kg'dan azdır.İster uçakla ister hızlı trenle tek kişi tarafından kolaylıkla taşınabilir.İHA'lar ve diğer aksesuarlarla çalışmak için dışarı çıksanız bile, sıradan bir araç hepsini yükleyebilir ki bu çok uygundur.

3. 1500 metrelik ultra uzun menzil, büyük topografik dalgalanma ortamında çalışma güvenliğini büyük ölçüde sağlar.Aynı zamanda, ultra uzun menzil, sistemin daha yüksek uçuş irtifasına ve daha hızlı hıza sahip bir uçuş platformunu taşımasını, daha geniş bir uçuş kuşağı kurmasını ve aynı anda daha fazla nokta bulutu verisi toplamasını sağlar, bu da nokta bulutu toplama verimliliğini büyük ölçüde artırır .

4. Saniyede 2 milyon noktaya varan süper yüksek frekans, nokta bulutu verilerini daha rafine hale getirir ve yer nesnesi koordinatlarını uydurmak yerine araştırma alanının yer biçimini daha doğru bir şekilde yansıtabilir.Ayrıca yüksek frekanslı LiDAR ekipmanları daha hızlı seyir hızına sahip İHA'lar ile donatılabilmekte ve aynı anda daha fazla veri elde edilebilmektedir.

5. Yüksek hassasiyet, ölçme ve haritalama alanındaki temel taleptir.PM-1500 havadan lazer ölçüm sisteminin değişen doğruluğu 5mm@50m'ye ulaşabilir ve sistemin kapsamlı doğruluğu 5cm'den daha iyidir ve çeşitli yüksek hassasiyetli uygulama senaryolarını karşılar.

6. PM-1500 hava kaynaklı lazer ölçüm sistemi, çoklu yankı teknolojisini uygular.Sistemdeki lazer tarama sensörü, bitki örtüsü altındaki arazi bilgilerini elde etmek için bitki örtüsü boşluğunu delmek ve zemine ulaşmak için lazer darbeleri yayar.Sistem 4 adede kadar yankı sinyali alabilir ve ağaçların içine girebilir ve yoğun bitki örtüsü olan alanlarda bile en gerçek yüzey bilgilerini geri besleyebilir.

7. PM-1500, Hi-Cloud tarafından bağımsız olarak geliştirilen yeni nesil yüksek hassasiyetli havadaki LiDAR amiral gemisi sistemidir.Uzun menzil, yüksek nokta frekansı, yüksek hassasiyet, istikrarlı genel performans, adil ve cömert fiyat ve süper uygun maliyetli özelliklere sahiptir.

PM-1500 pratik uygulama projeleri

1. 3D Şehir Modeli Projesi

Genel Bakış: Araştırma alanının toplam alanı yaklaşık 10 kilometrekaredir.İnceleme alanında orijinal lazer nokta bulutu ve eğik görüntünün elde edilmesi ve elde edilen orijinal verilere göre 3B modelin oluşturulması gerekmektedir.

Gereksinim: Havadan LiDAR hava anket teknolojisi ile elde edilen lazer nokta bulutu ve eğik kamera ile alınan dijital görüntü verileri, Sayısal Yükseklik Modeli (DEM) ve Sayısal Ortofoto Haritası (DOM) oluşturmak ve arazi modeli üretmek için kullanılır.Aynı zamanda, lazer nokta bulutu verilerine ve çizgi çizimine dayalı olarak 3B model oluşturulur.

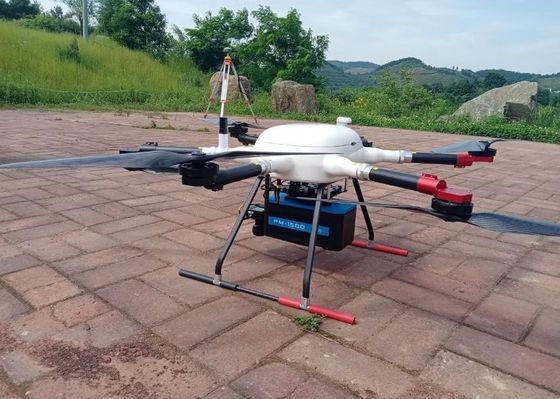

Çözüm: Proje, ölçüm için İHA tarafından taşınan PM-1500 LiDAR'ı benimsiyor.Kalkış ve iniş noktaları, mümkün olduğunca geniş görüş ve yüksek irtifa ile yerleştirilecektir.
