Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | ARS-1000 Havadan LiDAR Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 5 takım/ay |
| Maksimum Ölçüm Aralığı: | 920m@60% | Minimum Ölçüm Aralığı: | 5m |
|---|---|---|---|
| Aralık Doğruluğu: | 15mm@150m | FoV (hava modu): | 60°~90° |
| açısal çözünürlük: | 0.001° | Ağırlık: | 4.5kg |
| Vurgulamak: | 920m Havadaki LiDAR Sistemi,Sınıf1 Havadaki LiDAR Sistemi,920m havadaki lazer tarayıcı |
||

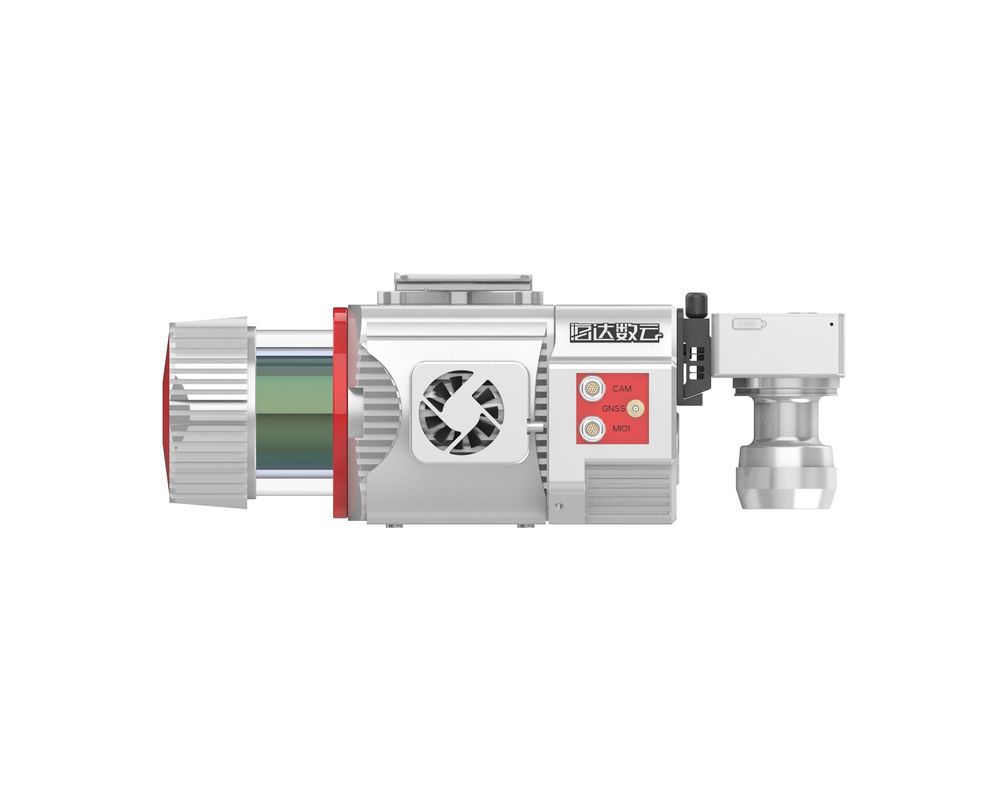

920 m menzilli, gerçek zamanlı izleme işlevli çok platformlu havadaki LiDAR sistemi ARS-1000
ARS-1000 havadaki LiDAR sistemi, Wuhan Hi-Cloud Technology Co.,Ltd. tarafından geliştirilen ve inşa edilen Riegl LiDAR tabanlı bir sistemdir.Yüksek hassasiyetli lazer, yüksek çözünürlüklü kamera, GPS, MEMS atalet navigasyonu ve depolama kontrol ünitesi gibi sensörleri entegre eder.Bağımsız fikri mülkiyetin zaman senkronizasyon teknolojisi ve entegre çoklu sensör entegrasyon teknolojisi ile desteklenen, senkronize olarak 3D lazer nokta bulutu, POS verileri ve görüntü verilerini alır.Acil haritalama, topografik haritalama, enerji hattı denetimi, otoyol araştırması, kıyı resif araştırması, kazı ve dolgu hesaplaması, arkeolojik araştırma ve haritalama ve diğer alanlarda yaygın olarak kullanılmaktadır.
ARS-1000 Havadan LiDAR Sistemi Spesifikasyonu
| Öğeler | Gösterge | Parametre |
| Sistem performansı | Mutlak Doğruluk |
yatay <5cm dikey <5cm |
| Ağırlık | 4.5kg | |
| Depolamak | 1TB SSD | |
| Giriş gerilimi | 20~30V | |
| Güç tüketimi | <75W | |
| Çalışma Sıcaklığı | -10℃~+40℃ | |
| Depolama Ortamı | -20℃~+50℃ Nem < %85 |
|
| Lazer Sınıfı | 1. sınıf (göz güvenli) |
|
| Lazer Tarayıcı | Maksimum Ölçüm Aralığı | 920m @60% |
| Minimum Ölçüm Aralığı | 5m | |
| Aralık Doğruluğu | 15mm @150m | |
| Tekrarlama Doğruluğu | 10mm @150m | |
| Maks.Etkili Nokta Frekansı | 500000 puan/sn | |
| Ayar için Lazer Dişli | 6 seviye | |
| Alınan ekoların maksimum sayısı | 4~15 | |
| FoV(seçilebilir) | 0~330° 60°~90°hava modu |
|
| Tarama Frekansı (seçilebilir) | 10~200 tarama/sn | |
| açısal çözünürlük | 0.001° | |
| POS Sistemi | Konum Doğruluğu (son işlem) | yatay 0.01m Yükseklik 0.02m |
| Yönlendirme Doğruluğu (işlem sonrası) | 0.010° yönü Adım/Yuvarlanma 0,005° |
|
| Kamera Sistemi | Kamera Çözünürlüğü | ≥42.4MP |
| Kamera Ağırlığı | <500g |
Ana Özellikler
1.ARS-1000 havadaki LiDAR sistemi, 3D lazer tarama sensörünü, atalet navigasyon sistemini ve GPS'i platform mimarisine entegre eden entegre bir donanım platformu mimarisini benimser ve her sensörün sahada birleştirilmesi adımlarını ortadan kaldırır.
2. Sistem, sistem kontrolünü ve veri depolamayı daha rahat ve hızlı hale getiren yeni bir gömülü platform benimser.Gömülü entegre platform, sistemi daha güçlü ve kararlı hale getirir ve sistem doğruluğunu artırır.
3. Sistem, uzun mesafeli ve yüksek hızlı veri aktarım radyo istasyonu ile donatılmıştır.Proje gereksinimlerine göre farklı iletim mesafeleri seçilebilir.Normal bağlantı koşulu altında, hız sabittir ve iletim düzgündür.

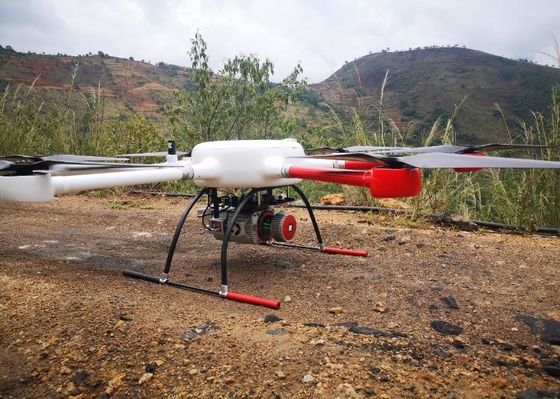

4. Daha küçük hacim ve entegre entegrasyon, ekipmanın çok rotorlu İHA ve VTOL sabit kanatlı İHA gibi çeşitli taşıyıcı platformlara uyum sağlamasına olanak tanır.Ayrıca araç üstü ve sırt çantası gibi çeşitli çalışma modlarına da uyum sağlar.
5. Uzun mesafe ölçümü, LiDAR'ın kazanım verimliliğini büyük ölçüde artırır.Yerdeki nesnelerin %60 yansıtma oranı altında, ekipman maksimum 920m ölçüm aralığına sahip olabilir.
Uygulama projesi
Otoyol etüt projesi
İnceleme alanının arazisi karmaşık, bitki örtüsü gür ve rakım farkı fazladır.Toplam uzunluğu yaklaşık 60 km olan iki otoyolun ölçülmesi gerekiyor.
Yolun orta hattının her iki tarafında 100 metrelik (200 metre bant genişliği) dikey ve yatay kesit ölçümünden ilgili standartlara, teknik şartnamelere ve prosedürlere göre sorumlu olacak ve çıktı sonuçları 1'e uygun olacaktır. :500 haritalama gereksinimi.
Yüksek dağlar, engebeli yollar, yemyeşil bitki örtüsü ve otoyoldaki yoğun trafik nedeniyle saha araştırması görevi tehlikelidir.
Projenin özel durumuna göre, 200m nispi irtifaya göre yol boyunca uçuş verilerini toplamak için ARS-1000 sistemi benimsenmiştir.
