Uçan göz'lar için 100-2000Khz PRR PM-1500 Havadan Lazer Tarama LiDAR Sistemleri

100-2000Khz PRR 1500m@60% menzil 5mm@50m doğruluk PM-1500 0.001° açısal çözünürlüğe sahip Havadan LiDAR Sistemi 75° FoV

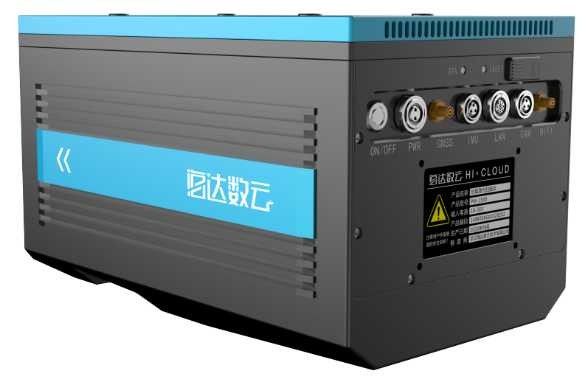

PM-1500 yüksek hassasiyetli havadaki LiDAR sistemi, Wuhan Hi-Cloud Technology Co., Ltd.'nin yeni nesil çekirdek teknoloji çerçevesine dayanmaktadır.Yüksek nokta frekansına, yüksek tarama frekansına, yüksek hassasiyete ve sıkı entegrasyona sahip yeni piyasaya sürülen bir havadan LiDAR'dır.Sistemin temel bileşeni, Hi-Cloud tarafından bağımsız olarak geliştirilen çoklu yankı teknolojisi işlevine sahip lazer tarayıcıdır.Yüksek hassasiyetli ataletsel navigasyon modülü ve havadan anket kamerası gibi modülleri entegre eder.VTOL sabit kanatlı İHA, çok rotorlu İHA ve helikopter gibi çeşitli taşıyıcılar için uygundur.Profesyonel post-processing yazılımı ile birlikte, müşteriye sorunlarını çözmesi ve görevleri yerine getirmesi için "uçtan uca" bir çözüm sunulacaktır.Anket dereceli haritalama, topografik ölçme ve haritalama, kadastro araştırması, trafik araştırması, elektrik hattı denetimi, ormancılık araştırması, afet izleme ve diğer alanlarda yaygın olarak kullanılmaktadır.

Şartname

PM1500 Yüksek Hassasiyetli Havadan LiDAR Sistemi

Sistem Avantajları

• 2.000.000 nokta/sn yüksek nokta frekansı: ultra yüksek nokta yoğunluğu, karmaşık işlemlere uygun, elektrik gücü/ormancılık/modelleme ve diğer senaryolar için uygun
• 1500 m uzunluğunda ölçüm aralığı: yüksek düşüşlü arazi verilerinin kolay işlenmesi, çalışma verimliliğini artırır
• Çoklu yankı teknolojisi: 4 kez çoklu yankı, yüzey bitki örtüsü boşluğuna nüfuz eder, gerçek arazi dağılımını geri bildirir
• -40°C~+60°C sıcaklık aralığı: zorlu ortamlarda çalışma, zorluklarla karşı karşıya
• Gerçek zamanlı nokta bulutu: gerçek zamanlı geri bildirim, yerinde çalışmayı kontrol etme, acil durumda karar vermeyi etkinleştirme
• Baz istasyonu ücretsiz: baz istasyonu kurmaya gerek yok, yüksek hassasiyet, tüm hava koşulları
• Tüm süreç yazılımı: tek elden veri işleme, daha fazla olasılık gerçekleştirin

Uygulama Projeleri

1. 500kV DC iletim hattının muayenesi

Projenin muayene edilen hattı, toplam uzunluğu yaklaşık 0,8 km olan 3 baz kulesi ve 2 aralıktan oluşan 500kV DC iletim hattı segmentidir.

Bu bölümdeki iletim hattı, dalgalı arazi, bitki örtüsü, zengin jeomorfik tipler, kuleler arasında iyi görüş mesafesi ve kulelerin altına ulaşabilen yollar ile elektriklidir.

Proje Gereksinimi: Tehlike noktası durum analizi/Tehlike noktası tahmini analizi/Bileşen durumu nicel analizi

PM-1500 yüksek hassasiyetli havadaki LiDAR sistemi, veri toplama için kullanılır.DLG ve 3D model üretimi için DSM/DEM hızlı bir şekilde oluşturulacaktır.

2. Topografik Araştırma

İnceleme alanı, çoğunlukla küçük dalgalanmalara ve maksimum 20 metre yükseklik farkına sahip düz bir arazidir.İnceleme alanında, daha fazla bitki örtüsü ve birkaç yoğun nüfuslu alana sahip bir ana yol bulunmaktadır.

Doğruluk gereksinimi: 1) Nokta yoğunluğu gereksinimi 16pt/m²'den daha iyidir;2)Yatay/dikey doğruluk gereksinimleri: ≤5cm, 1:500 topografik ölçme ve haritalama gereksinimini karşılar

Proje zorlukları:

1) Karmaşık arazi: Araştırma alanı yoğun bitki örtüsüne sahiptir ve geleneksel ölçme ve haritalama, araştırma alanında doğru yükseklik verilerini verimli bir şekilde elde edemez;

2) Sıkı zaman: Anket alanının veri toplama ve sonuç veri çıktısının tamamlanması 3 gün sürer;

3) Zor ulaşım: İnceleme alanındaki yol koşulları karmaşıktır ve geleneksel ölçme ve haritalama ekipmanlarının taşınması zaman alıcı ve zahmetlidir;

4) Salgın: Köyde çok sayıda sakin var ve salgın sırasında sıkı kapalı kontrol yönetimi, saha verilerinin toplanmasında belirli zorluklar getirdi.

Hi-Cloud PM-1500 havadan LiDAR sistemi, L150 çok rotorlu İHA platformu, Hi-Target IRTK2 alıcısı ve kentsel arazi aracı projede yatırım yapılan ana enstrüman ve ekipmanlardır.

3. 3 Boyutlu Şehir Modeli Projesi

Araştırma alanının toplam alanı yaklaşık 10 kilometrekaredir.İnceleme alanında orijinal lazer nokta bulutu ve eğik görüntünün elde edilmesi ve elde edilen orijinal verilere göre 3B modelin oluşturulması gerekmektedir.

Havadan LiDAR hava anket teknolojisi ile elde edilen lazer nokta bulutu ve eğik kamera ile alınan dijital görüntü verileri, Sayısal Yükseklik Modeli (DEM) ve Sayısal Ortofoto Haritası (DOM) oluşturmak ve arazi modeli üretmek için kullanılır.Aynı zamanda, lazer nokta bulutu verilerine ve çizgi çizimine dayalı olarak 3B model oluşturulur.

3D model üzerinden bina yüksekliğini elde edin, eğik görüntü ve zemin fotoğrafları aracılığıyla bina bilgilerini alın ve ardından bina bilgi veritabanını oluşturun.

Proje, ölçüm için İHA tarafından taşınan PM-1500 LiDAR'ı benimsiyor.Kalkış ve iniş noktaları, mümkün olduğunca geniş görüş ve yüksek irtifa ile yerleştirilecektir.
