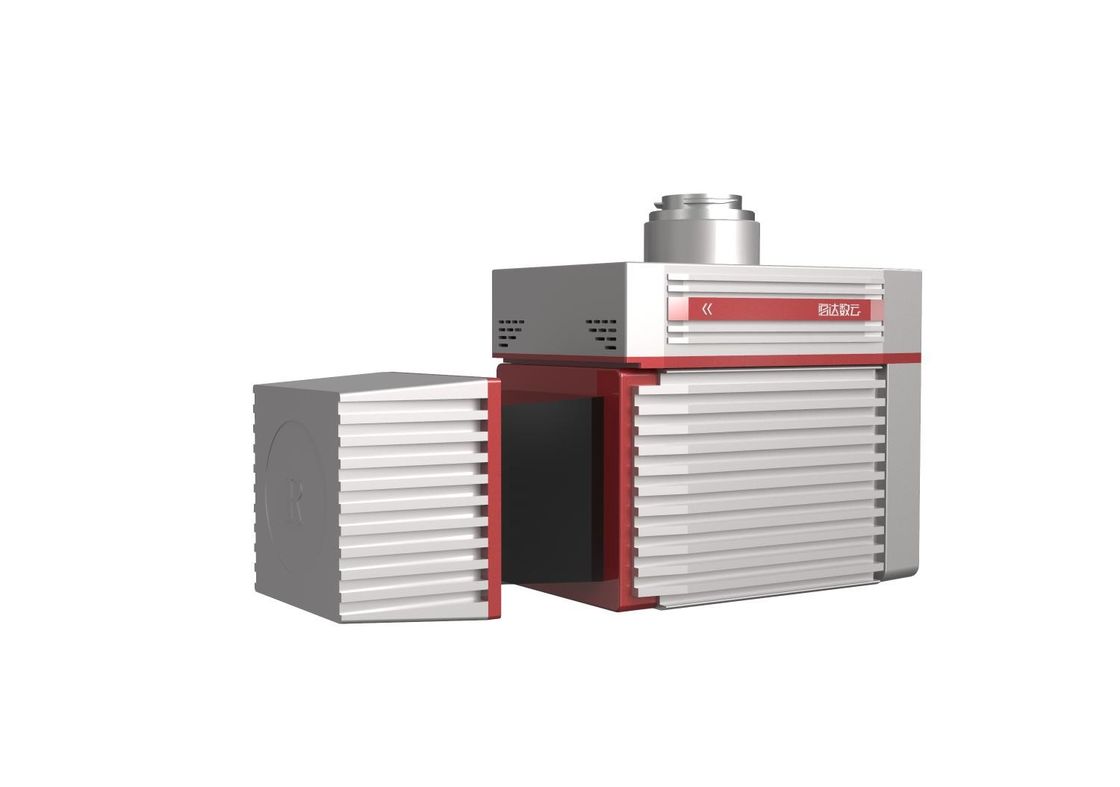

ARS-200 2.5kg Entegre Havadan LiDAR Sistemi 330m Tarama Menzili

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Hi-Cloud
Sertifika:	ISO, others upon the requests
Model numarası:	ARS-200 Havadan LiDAR Sistemi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	negotiable
Ambalaj bilgileri:	Taşıma Çantası
Teslim süresi:	20-30 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	10 takım/ay

İletişim

Detaylı ürün tanımı

Ölçüm aralığı::	3~330m	Aralık Doğruluğu:	15mm @150m
Görüş Alanı::	60°~90°hava modu	Tarama Frekansı::	10~100 tarama/sn
Açısal Çözünürlük::	0.001°	Ağırlık::	2.5kg
Vurgulamak:	330m Havadan LiDAR Sistemi , 2.5kg Havadan LiDAR Sistemi , 2.5kg lidar tarama sistemi

ARS-200 330m ölçüm aralığı ve 15mm @150m menzil doğruluğu ile 2.5kg hafif entegre hava kaynaklı LiDAR sistemi

ARS-200 hafif havadaki LiDAR sistemi, Hi-Cloud tarafından geliştirilen ve inşa edilen Riegl LiDAR tabanlı bir sistemdir. ARS-200 havadan LiDAR sistemi taşıyıcı olarak çok rotorlu İHA platformunu alır, yüksek hassasiyetli lazer tarayıcı, HD kamera, GPS, IMU ve diğer sensörleri entegre eder ve 3D lazer nokta bulutu, konumlandırma ve durum verileri ile görüntü verilerini eşzamanlı olarak elde eder. bağımsız fikri mülkiyet zaman senkronizasyon teknolojisi ve entegre çoklu sensör entegrasyon teknolojisi desteği.

Ana Özellikler:

Hafif -- Ekipman hafif ve kompakttır, ağırlığı yalnızca 2,5 kg'dır.
Entegrasyon -- Ekipman, yüksek hassasiyetli 3D lazer tarayıcı, GPS, IMU ve diğer sensörleri entegre eder.Paketlemeden sonra, boyut küçüktür ve taşıması kolaydır.
Çoklu platformlar -- Çeşitli taşıyıcı platformları destekler.Farklı sektör yönlerine ve uygulama senaryolarına göre İHA, otomobil ve sırt çantası ile kullanılabilir.
Kısa menzil -- Ölçülecek alan düzse ve arazi dalgalanması küçükse, pahalı bir uzun menzilli lazer ölçüm sistemine gerek yoktur ve ekipmanın menzili talebi karşılamak için yeterlidir.
Yüksek hassasiyet - 15 mm'lik değişen doğruluk, 150 m'lik mesafede elde edilebilir ve sonuçların dalgalanma sapması, aynı hedefin tekrarlanan ölçümü koşulu altında 10 mm'den daha iyidir.

Şartname

ARS200 Havadan LiDAR Sistemi

Öğeler	Gösterge	Parametre
Sistem performansı	Mutlak Doğruluk	yatay <5cm dikey <5cm
	Ağırlık	2.5kg
	Depolamak	256 GB SSD
	Çalışma Sıcaklığı	-10℃~+40℃
	Depolama Ortamı	-20℃~+50℃ Nem < %85
	Lazer Sınıfı	1. sınıf (göz güvenli)
Lazer Tarayıcı	Maksimum Ölçüm Aralığı	330m @80% 290m @60%
	Minimum Ölçüm Aralığı	3m
	Aralık Doğruluğu	15mm @150m
	Tekrarlama Doğruluğu	10mm @150m
	Maks.Etkili Nokta Frekansı	100000 puan/sn
	Alınan ekoların maksimum sayısı	5
	FoV(seçilebilir)	0~360° 60°~90°hava modu
	Tarama Frekansı (seçilebilir)	10~100 tarama/sn
	açısal çözünürlük	0.001°
POS Sistemi	Konum Doğruluğu (son işlem)	yatay 0.01m Yükseklik 0.02m
POS Sistemi	Yönlendirme Doğruluğu (işlem sonrası)	0.012° yönü Adım/Yuvarlanma 0,005°
Kamera Sistemi	Kamera Çözünürlüğü	≥24MP
Kamera Sistemi	Kamera Ağırlığı	<500g

Otoyol etüt uygulaması

Projeye Genel Bakış: Projenin ana hattı yaklaşık 8km uzunluğundadır.Araştırma alanı ağırlıklı olarak dağlık bir arazidir ve ortalama rakımı 600m'dir.Nehir inceleme alanını geçiyor ve bazı bölgelerde irtifa düşüşü büyük.İnceleme alanındaki bitki örtüsü gür, çoğunlukla yaprak dökmeyen geniş yapraklı orman ve alçak çalılardır.

Proje Gereksinimi: Projenin ana görevi, karayolunun belirli bir bölümünün havadan LiDAR araştırması ve nokta bulutu işlemesidir.Nokta bulutu yüksekliğinin ortalama kare hatası 15 cm'den az olmalıdır.

Proje Zorlukları: Karayolundaki trafik nedeniyle geleneksel ölçme ve haritalama işlemi daha tehlikelidir.Araştırma alanındaki yoğun bitki örtüsü ve büyük irtifa düşüşü nedeniyle GNSS alıcısının uydu sinyallerini alması zordur.

Bu projede ARS-200 havadan LiDAR sistemi uygulanmaktadır.Yörünge hesaplama, nokta bulutu birleştirme ve diğer veri işleme süreçlerinden sonra nokta bulutu sonucu aşağıdaki gibidir:

ARS-200 2.5kg Entegre Havadan LiDAR Sistemi 330m Tarama Menzili 0
