Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | ARS-1000L Havadan LiDAR Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10 takım/ay |
| Maksimum Ölçüm Aralığı: | 1350m @60% | Minimum Ölçüm Aralığı: | 5m |
|---|---|---|---|
| Aralık Doğruluğu: | 15mm @150m | açısal çözünürlük: | 0.001° |
| Ağırlık: | 4.5kg | Kamera Çözünürlüğü: | ≥42.4MP |
| Vurgulamak: | 1350m Havadan LiDAR Sistemi,Yüksek Hassasiyetli Uçan göz lidar sistemi,1350m Uçan göz lidar sistemi |
||
15mm@150m yüksek hassasiyete sahip 1350m çok platformlu havadaki LiDAR Sistemi ARS-1000L'nin uzun menzili
ARS-1000L havadaki LiDAR sistemi, Hi-Cloud tarafından geliştirilen ve inşa edilen Riegl LiDAR tabanlı bir sistemdir.ARS-1000L havadan LiDAR sistemi, taşıyıcı olarak İHA platformunu alır.Birkaç yıllık sürekli yinelemeli yükseltmeden sonra, önceki özelliklerin korunması temelinde, donanım mimarisi, işleme performansı, hacmi ve ağırlığı, yükleme ve boşaltma aksesuarları kapsamlı bir şekilde yükseltildi.
Sistem, acil durum haritalama, topografik haritalama, enerji hattı denetimi, otoyol araştırması, kıyı resifi araştırması, kazı ve dolgu hesabı, arkeolojik araştırma ve haritalama ve diğer alanlarda yaygın olarak kullanılmaktadır.
ARS-1000L sisteminin Başlıca Avantajları
1. 150m'lik ölçüm aralığı altında, değişen doğruluk 15 mm'den daha iyidir.
2. LiDAR sisteminin maksimum menzili 1350m'dir ve sistem, geniş arazi düşüşü olan ortamlarda bile normal şekilde çalışabilir.

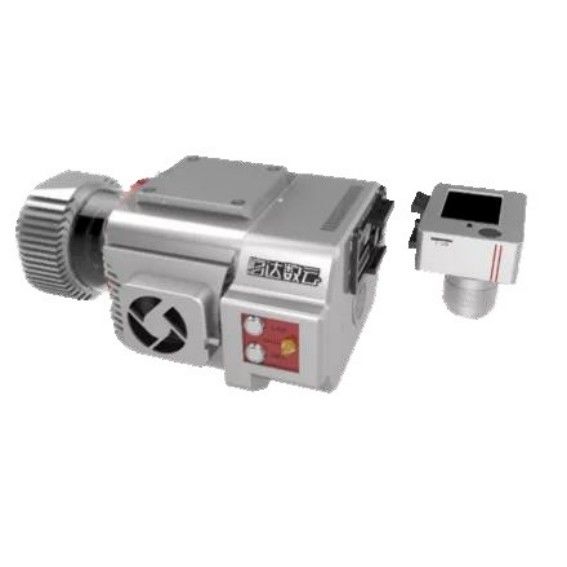

3. Sistem, 3D lazer tarayıcıyı, POS modülünü ve fanı, yalnızca sistemin genel performansını ve kararlılığını artırmakla kalmayıp aynı zamanda hacmi aşırı derecede sıkıştıran ve toplam ağırlığı 4,5 kg'dan az olan donanım mimarisine entegre eder. .

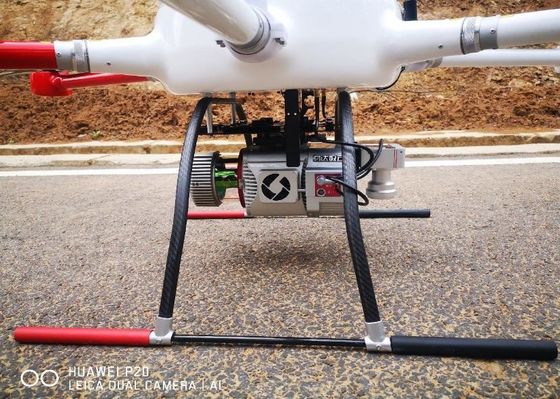

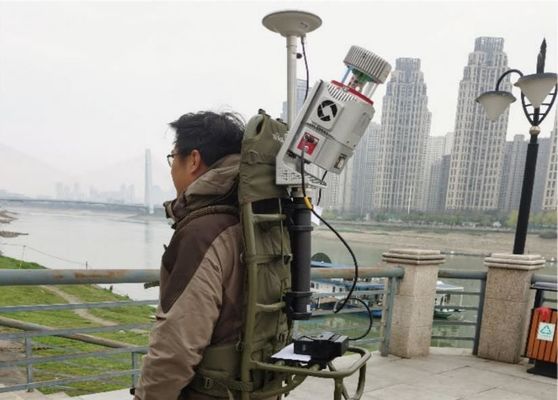

4. Sistemin küçük hacmi ve ağırlığı, çeşitli taşıyıcı platformlarda iyi bir şekilde taşınmasını sağlar.Sadece ana akım çok rotorlu ve VTOL sabit kanatlı İHA için uygun değildir, aynı zamanda operasyon için araç ve sırt çantası platformlarına da monte edilebilir.
5. Tüm sistem, hızlı kayar yapı tasarımını benimser ve raf ile sistem arasında ekipmanın stabilitesini ve güvenilirliğini sağlayan boşluk yoktur.
6. Sistem ayrıca, ekipman için belirli fiziksel koruma sağlamak ve bazı zorlu ortamlarda ve acil durumlarda ekipmanda gereksiz hasarı azaltmak için tescilli hafif bir çarpışma önleyici koruyucu kılıf sağlar.
7. Kayıp önleme modülü isteğe bağlıdır.İHA kaybolduktan sonra, ekipmanın aranmasını kolaylaştırmak için ekipman konumu da bulunabilir.
8. Sistemin lazer emisyon frekansı saniyede 750000 puandır.Daha yüksek bir nokta frekansı, araştırma alanındaki yer biçimini daha iyi yansıtabileceği ve daha ince nokta bulutu verileri elde edebileceği anlamına gelir.
ARS-1000L sisteminin Ana Parametreleri
| Öğeler | Gösterge | Parametre |
| Sistem performansı | Mutlak Doğruluk |
yatay <5cm dikey <5cm |
| Ağırlık | 4.5kg | |
| Depolamak | 1TB SSD | |
| Giriş gerilimi | 20~30V | |
| Güç tüketimi | <75W | |
| Çalışma Sıcaklığı | -10℃~+40℃ | |
| Depolama Ortamı | -20℃~+50℃ Nem < %85 |
|
| Lazer Sınıfı | 1. sınıf (göz güvenli) |
|
| Lazer Tarayıcı | Maksimum Ölçüm Aralığı | 1350m @60% |
| Minimum Ölçüm Aralığı | 5m | |
| Aralık Doğruluğu | 15mm @150m | |
| Tekrarlama Doğruluğu | 10mm @150m | |
| Maks.Etkili Nokta Frekansı | 750000 puan/sn | |
| Ayar için Lazer Dişli | 6 seviye | |
| Alınan ekoların maksimum sayısı | 4~15 | |
| FoV(seçilebilir) | 0~330° 60°~90°hava modu |
|
| Tarama Frekansı (seçilebilir) | 10~200 tarama/sn | |
| açısal çözünürlük | 0.001° | |
| POS Sistemi | Konum Doğruluğu (son işlem) | yatay 0.01m Yükseklik 0.02m |
| Yönlendirme Doğruluğu (işlem sonrası) | 0.010° yönü Adım/Yuvarlanma 0,005° |
|
| Kamera Sistemi | Kamera Çözünürlüğü | ≥42.4MP |
| Kamera Ağırlığı | <500g |
ARS-1000L sisteminin pratik projesi
Dağlık alanda rüzgar çiftliği araştırması
İnceleme alanı çoğunlukla dağlık arazidir.Rüzgar santrali araştırma alanındaki ortalama yükseklik yüksektir ve ölçüm alanının bazı bölgelerindeki yükseklik düşüşü 300 metrenin üzerindedir.Tüm rüzgar çiftliği yaklaşık 12 kilometrekarelik bir alanı kaplamaktadır.Bitki örtüsü, geniş bitki örtüsü kapsama oranına ve çeşitli türlere sahip, subtropikal yaprak dökmeyen geniş yapraklı ormandır.
İnceleme alanının arazisi karmaşık, rakım farkı büyük, trafik uygun değil, iklim ortamı kötü.İnceleme alanında yüksekliği 100 metreden fazla olan birkaç rüzgar türbini var, bu nedenle rotayı tasarlamak zor.Görüş hattı ciddi şekilde engellendi ve kalkış noktasının yerini tespit etmek zor.
Proje, ARS-1000L havadan lazer ölçüm sistemini benimser.Toplam yedi sorti için tüm inceleme alanında üç kalkış ve iniş noktası seçilir.
