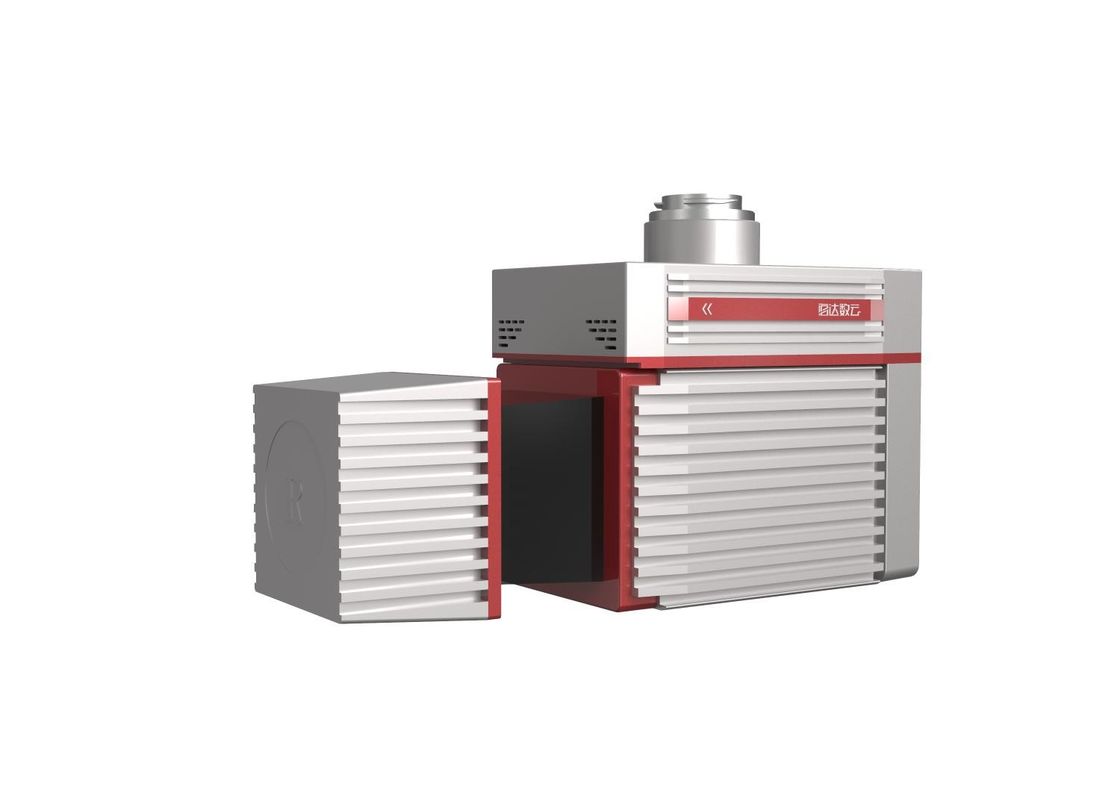

2.5kg Hafif ARS-200 Havadan LiDAR Araştırması LiDAR Arazi Etüt Ekipmanı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Hi-Cloud
Sertifika:	ISO, others upon the requests
Model numarası:	ARS-200 Yüksek Hassasiyetli Havadan LiDAR Araştırması

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	negotiable
Ambalaj bilgileri:	Taşıma Çantası
Teslim süresi:	20-30 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	10 takım/ay

İletişim

Detaylı ürün tanımı

Lazer Sınıfı:	Sınıf 1 (göz için güvenli)	Menzil:	3m ila 330m
Aralık Doğruluğu:	15mm @150m	Alınan ekoların maksimum sayısı:	5
açısal çözünürlük:	0.001°	Çalışma Sıcaklığı:	-10℃~+40℃
Depolama Ortamı:	-20℃~+50℃ Nem < %85	Depolamak:	256 GB SSD
Vurgulamak:	2.5kg Havadan LiDAR Araştırması , Hafif Havadan LiDAR Araştırması , 2.5kg LiDAR Kara Etüdü

2.5kg 330m@80% menzil 15mm @150m menzil doğruluğu ARS-200 5 kat ekolu Yüksek Hassasiyetli Havadan LiDAR Araştırması

ARS-200 yüksek hassasiyetli havadaki LiDAR araştırma sistemi, Riegl LiDAR tabanlı bir mobil LiDAR sistemidir.Wuhan Hi-Cloud Technology Co., Ltd. tarafından geliştirilmiş ve üretilmiştir.ARS-200 sistemi, yüksek hassasiyetli lazer, yüksek çözünürlüklü kamera, GPS, MEMS ataletsel navigasyon ve depolama kontrol ünitesi gibi farklı sensörleri entegre ediyor.Bağımsız fikri mülkiyetin zaman senkronizasyon teknolojisi ve entegre çoklu sensör entegrasyon teknolojisi ile desteklenen sistem, eşzamanlı olarak 3D lazer nokta bulutu, POS verileri ve görüntü verilerini alır.Sistem, hafiflik, rahat taşıma ve sonuç işlemede yüksek verimlilik avantajlarına sahiptir.Acil durum haritalama, topografik haritalama, enerji hattı denetimi, otoyol araştırması, kıyı resif araştırması, kazı ve dolgu hesabı, arkeolojik araştırma ve haritalama ve diğerleri gibi uygulama alanlarında yaygın olarak kullanılmaktadır.

Özellikler

ARS-200 Işık Lazer Havadan Ölçüm Sistemi

	Öğeler	parametreler
Sistem performansı	Mutlak Doğruluk	yatay <5cm
		dikey <5cm
	Ağırlık	2,5 kg

Lazer Tarayıcı	Maks.Ölçüm aralığı	330m @80%
		290m @60%
	Min.Ölçüm aralığı	3m

	Aralık Doğruluğu	15mm@150m

	Tekrarlama Doğruluğu	10mm@150m

	Maks.Etkili Nokta Frekansı	100.000 puan/sn

	FoV(seçilebilir)	0~360° 60°~90°hava modu

	açısal çözünürlük	0.001°

POS	Konum Doğruluğu (son işlem)	yatay 0,01m
		yükseklik 0.02m
	Oryantasyon Doğruluğu (son işlem)	0.012° yönü
		eğim/yuvarlanma 0,005°
Kamera Sistemi	Kamera Çözünürlüğü	≥24M piksel

	Kamera Ağırlığı	＜500g

Sistem Avantajları

Hafif, sistemin ağırlığı sadece 2,5 kg
Yüksek doğruluk, 5 cm'ye kadar mutlak doğruluk
Çalıştırması kolay, başlatmak için tek tıklama, uzaktan kumanda
Havadan, araca monteli ve sırt çantası moduna uygulanabilen çoklu platform
Kalibrasyon gerektirmeyen, entegre tasarım, çoklu sensörlerin göreceli konumu sabit
Baz istasyonu ücretsiz, baz istasyonu kurmaya gerek yok

Uygulama Senaryoları

Hacim hesaplama
Güç hattı denetimi
topografik araştırma
Yol araştırması
Jeoloji afet izleme
...

Karayolu Etüt projesinin uygulanması

1. Projeye Genel Bakış

Projenin ana hattı yaklaşık 8 km uzunluğunda.Araştırma alanı ağırlıklı olarak dağlık bir arazidir ve ortalama rakımı 600m'dir.Nehir inceleme alanını geçiyor ve bazı bölgelerde irtifa düşüşü büyük.İnceleme alanındaki bitki örtüsü gür, çoğunlukla yaprak dökmeyen geniş yapraklı orman ve alçak çalılardır.

2. Proje Gereksinimi

Projenin ana görevi, karayolunun belirli bir bölümünün havadan LiDAR araştırması ve nokta bulutu işlemesidir.Nokta bulutu yüksekliğinin ortalama kare hatası 15 cm'den az olmalıdır.

3. Proje Zorlukları

Karayolu üzerindeki trafik nedeniyle geleneksel ölçme ve haritalama işlemi daha tehlikelidir.Araştırma alanındaki yoğun bitki örtüsü ve büyük irtifa düşüşü nedeniyle GNSS alıcısının uydu sinyallerini alması zordur.

4. Çözüm & Sonuç

Bu projede ARS-200 yüksek hassasiyetli havadan LiDAR anket sistemi uygulanmaktadır.

Yörünge hesaplama, nokta bulutu birleştirme ve diğer veri işleme süreçlerinden sonra nokta bulutu sonucu aşağıdaki gibidir:
