Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | ARS-1000L Havadan LiDAR Araştırması |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10 takım/ay |
| Ölçüm aralığı: | 5m ~ 1350m | Kesinlik: | 15mm@150m |
|---|---|---|---|
| Alınan ekoların maksimum sayısı: | 4~15 | FoV (seçilebilir): | 0~330° (60°~90°hava modu) |
| Lazer Sınıfı: | Sınıf1 （göz için güvenli） | Çalışma Sıcaklığı: | -10℃~+40℃ |
| Vurgulamak: | Entegre Havadan LiDAR Araştırması,Uzun Menzilli Havadan LiDAR Araştırması,uzun Menzilli lidar Uçan göz araştırması |
||

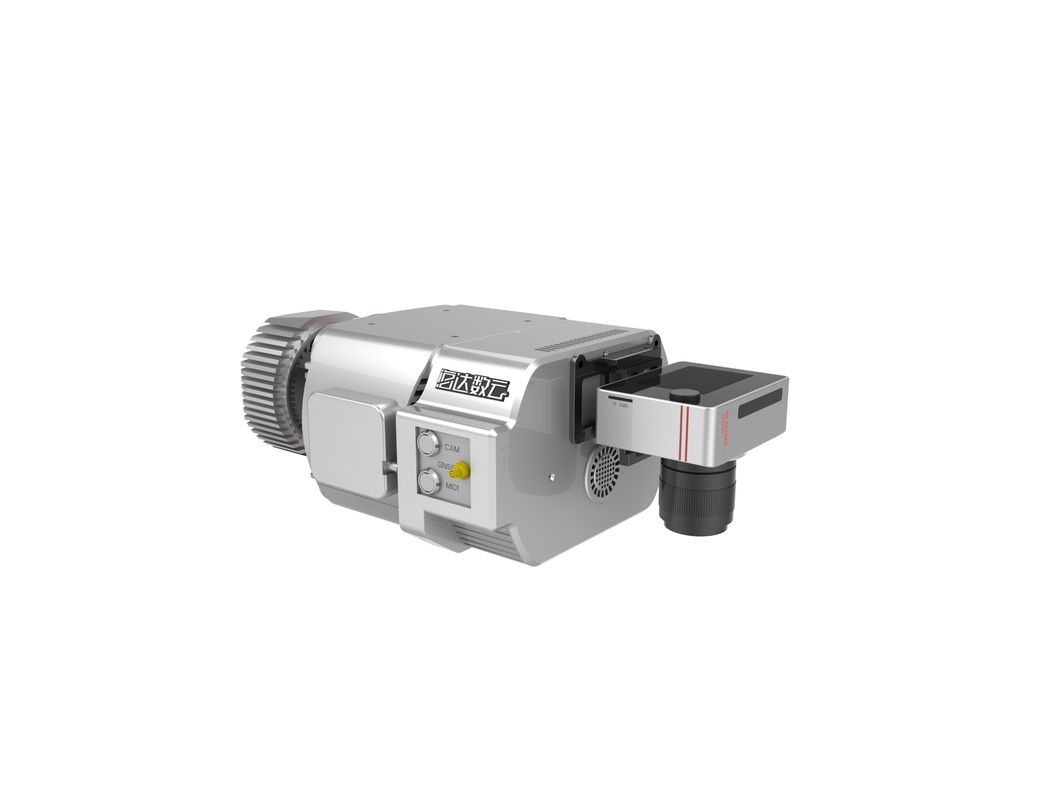

15mm@150m doğruluk ve 1350m menzilli yüksek hassasiyetli yüksek frekanslı entegre havadan LiDAR araştırma sistemi ARS-1000L
ARS-1000L havadan LiDAR anket sistemi, Riegl LiDAR tabanlı bir sistemdir ve taşıyıcı olarak İHA veya diğer platformları alır.Wuhan Hi-Cloud Technology Co., Ltd. tarafından geliştirilmiş ve üretilmiştir. Birkaç yıllık sürekli yinelemeli yükseltmeden sonra, sistem performansı daha güçlüdür, hacim daha hafiftir, kurulum daha uygundur ve işlem daha basittir. kullanıcıların çoğunluğu tarafından.
Yüksek hassasiyetli lazer, yüksek çözünürlüklü kamera, GPS, MEMS atalet navigasyonu ve depolama kontrol ünitesi gibi sensörleri entegre eder.Bağımsız fikri mülkiyetin zaman senkronizasyon teknolojisi ve entegre çoklu sensör entegrasyon teknolojisi ile desteklenen, senkronize olarak 3D lazer nokta bulutu, POS verileri ve görüntü verilerini alır.
ARS-1000L havadaki LiDAR anket sisteminin tipik uygulama senaryoları
ARS-1000L havadaki LiDAR araştırma sisteminin temel özellikleri
1. Yüksek hassasiyet: 150m ölçüm aralığı altında, değişen doğruluk 15 mm'den daha iyidir;sistemin mutlak doğruluğu, çoğu uygulama senaryosunun ihtiyaçlarını karşılayan 5 cm'den daha iyidir.
2. Yüksek frekans: sistemin lazer emisyon frekansı 750000 nokta/s'dir.Yüksek frekanslı LiDAR ekipmanı, daha hızlı seyir hızına sahip İHA'lar ile donatılabilir.Aynı zamanda, veri toplama verimliliğini artıran daha fazla veri elde edilebilir.
3. Uzun ölçüm aralığı: LiDAR sisteminin maksimum aralığı 1350m'dir;uzun menzilli ölçüm, ekipmanın elde etme verimliliğini artırabilir ve aynı anda daha fazla nokta bulutu verisi toplayabilir.

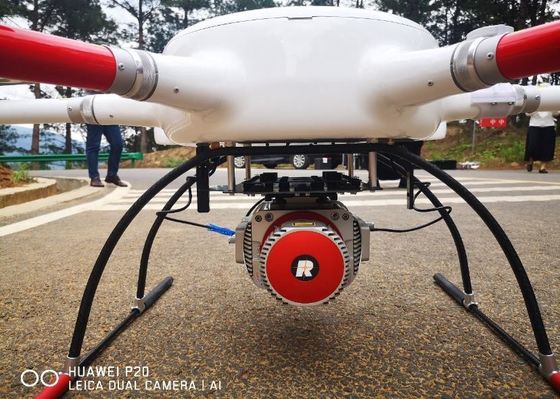

4. Çoklu platform: sadece ana akım çok rotorlu İHA ve VTOL sabit kanatlı İHA için uygun değil, aynı zamanda operasyon için araç ve sırt çantası platformlarına da monte edilebilir.
5. Yüksek entegrasyon: 3D lazer tarayıcıyı, POS modülünü ve fanı donanım mimarisine entegre eder;toplam ağırlık 4,5 kg'dan azdır.
6. Yüksek güvenlik: raf ile sistem arasında ekipmanın stabilitesini ve güvenilirliğini sağlayan boşluk yoktur;ekipman için belirli bir fiziksel koruma sağlamak ve gereksiz hasarı azaltmak için tescilli hafif bir çarpışma önleyici koruyucu kılıf sağlar;kayıp önleme modülü isteğe bağlıdır.
ARS-1000L havadaki LiDAR araştırma sisteminin parametre özellikleri
| Gösterge | Parametre | Gösterge | Parametre |
| Mutlak Doğruluk |
yatay <5cm dikey <5cm |
Maksimum Ölçüm Aralığı | 1350m @60% |
| Ağırlık | 4.5kg | Minimum Ölçüm Aralığı | 5m |
| Depolamak | 1TB SSD | Aralık Doğruluğu | 15mm @150m |
| Giriş gerilimi | 20~30V | Tekrarlama Doğruluğu | 10mm @150m |
| Güç tüketimi | <75W | Maks.Etkili Nokta Frekansı | 750000 puan/sn |
| Çalışma Sıcaklığı | -10℃~+40℃ | FoV(seçilebilir) | 0~330° 60°~90°hava modu |
| Depolama Ortamı | -20℃~+50℃ Nem < %85 |
açısal çözünürlük | 0.001° |
| Lazer Sınıfı | 1. sınıf (göz güvenli) |
Konum Doğruluğu (son işlem) | yatay 0.01m Yükseklik 0.02m |
| Ayar için Lazer Dişli | 6 seviye | Yönlendirme Doğruluğu (işlem sonrası) | 0.010° yönü Adım/Yuvarlanma 0,005° |
| Alınan ekoların maksimum sayısı | 4~15 | Kamera Çözünürlüğü | ≥42.4MP |
| Tarama Frekansı (seçilebilir) | 10~200 tarama/sn | Kamera Ağırlığı | <500g |
Dağlık alanda rüzgar çiftliği araştırması
İnceleme alanı çoğunlukla dağlık arazidir.Rüzgar santrali araştırma alanındaki ortalama yükseklik yüksektir ve ölçüm alanının bazı bölgelerindeki yükseklik düşüşü 300 metrenin üzerindedir.Tüm rüzgar çiftliği yaklaşık 12 kilometrekarelik bir alanı kaplamaktadır.Bitki örtüsü, geniş bitki örtüsü kapsama oranına ve çeşitli türlere sahip, subtropikal yaprak dökmeyen geniş yapraklı ormandır.
İnceleme alanının arazisi karmaşık, rakım farkı büyük, trafik uygun değil, iklim ortamı kötü.İnceleme alanında yüksekliği 100 metreden fazla olan birkaç rüzgar türbini var, bu nedenle rotayı tasarlamak zor.Görüş hattı ciddi şekilde engellendi ve kalkış noktasının yerini tespit etmek zor.
Proje, ARS-1000L havadan lazer ölçüm sistemini benimser.Toplam yedi sorti için tüm inceleme alanında üç kalkış ve iniş noktası seçilir.
