Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | PM-1500 Havadan LiDAR Anket Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 20-30 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 15 takım/ay |
| Menzil: | 1500m@60% yansıtma | Kesinlik: | 5mm@50m |
|---|---|---|---|
| açısal çözünürlük: | 0.001° | bakış açısı: | 75 ° |
| PRR: | 100-2000Khz | Dalga Bandı: | Yakın Kızılötesi (Sınıf 1 ) |
| Çoklu Yankı: | 4 kere | Çalışma Sıcaklığı: | -40℃~60℃ |
| Vurgulamak: | 1500m Havadan LiDAR Araştırması,Çok Yankılı Havadan LiDAR Araştırması,Çok Yankılı lidar hidrografik araştırması |
||

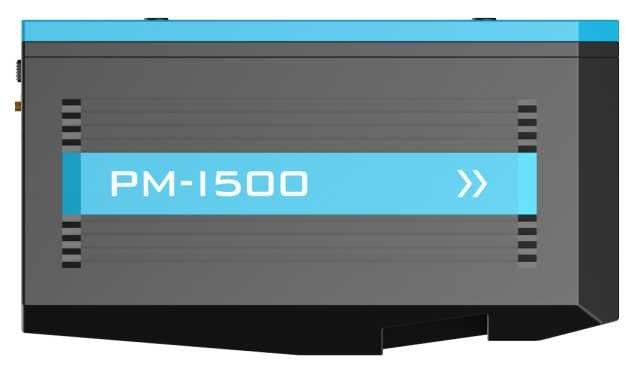

4 kat çoklu yankı yüksek hassasiyetli 5mm@50m doğruluk Havadan LiDAR Anket sistemi PM-1500 1500m uzun menzilli

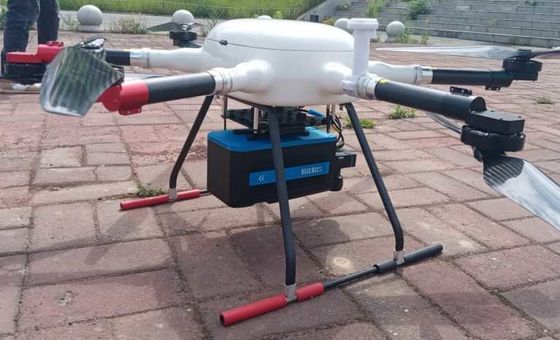

Yeni nesil çekirdek teknoloji çerçevesine dayanan PM-1500 havadaki LiDAR araştırma sistemi, yüksek nokta frekansı, yüksek tarama frekansı, yüksek hassasiyet ve sıkı entegrasyona sahip yeni başlatılan bir havadan LiDAR'dır. Sistemin temel bileşeni, lazer tarayıcıdır. Hi-Cloud tarafından bağımsız olarak geliştirilen çoklu yankı teknolojisi işlevi.Çok rotorlu İHA, VTOL sabit kanatlı İHA, küçük uçak ve helikopterlere uygulanabilir.Yüksek hassasiyetli atalet navigasyon modülünü ve havadan anket kamerasını entegre eder, eşzamanlı olarak 3D lazer nokta bulutu ve POS verilerini alabilir, hızlı bir şekilde DSM, DEM ve DOM oluşturabilir ve eksiksiz bir veri işleme ve uygulama yazılımı seti aracılığıyla DLG ve 3D modeller üretebilir.
PM-1500 havadan LiDAR anket sisteminin uygulama alanları
Yeni temel etüt ve haritalama/Dijital 3D Modelleme/Topografik etüt ve haritalama/Kadastral etüt/Trafik etüdü/Enerji hattı denetimi/Orman etüdü/Afet izleme/vb...
PM-1500 havadaki LiDAR anket sisteminin başlıca avantajları
ben.Entegrasyon: PM-1500 havadaki LiDAR araştırma sistemi, lazer tarayıcı, GPS, IMU ve havadan inceleme kamerası vb. gibi sensörleri yüksek düzeyde entegre eder. Hafiftir ve kurulumu kolaydır, VTOL sabit kanatlı İHA, çok rotorlu İHA ve çok rotorlu İHA gibi çoklu platformlar için uygundur. helikopter.
ii.Hafiflik: PM-1500 havadaki LiDAR araştırma sisteminin toplam ağırlığı 4,4 kg'dan azdır.İHA'lar ve diğer aksesuarlarla çalışmak için dışarı çıksanız bile, sıradan bir araç hepsini yükleyebilir ki bu çok uygundur.
iii.Uzun menzil: PM-1500 havadaki LiDAR araştırma sisteminin 1500 metrelik ultra uzun menzili, büyük topografik dalgalanma ortamında operasyon güvenliğini büyük ölçüde sağlar ve nokta bulutu toplama verimliliğini artırır.
iv.Yüksek frekans: PM-1500 havadaki LiDAR araştırma sisteminin saniyede 2 milyon noktaya varan süper yüksek frekansı, nokta bulutu verilerini daha rafine hale getirir ve araştırma alanının yeryüzü biçimini gerçekten yansıtabilir.
v. Yüksek hassasiyet: PM-1500 havadaki LiDAR araştırma sisteminin değişen doğruluğu 5mm@50m'ye ulaşabilir ve sistemin kapsamlı doğruluğu 5cm'den daha iyidir ve çeşitli yüksek hassasiyetli uygulama senaryolarını karşılar.
vi.Çoklu yankı: PM-1500 havadaki LiDAR araştırma sistemi 4 adede kadar yankı sinyali alabilir ve ağaçların içinden geçebilir ve yoğun bitki örtüsü olan alanlarda bile en gerçek yüzey bilgilerini geri besleyebilir.
vii.Uygun maliyetli: PM-1500 havadaki LiDAR araştırma sistemi, Hi-Cloud tarafından bağımsız olarak geliştirilen yeni nesil yüksek hassasiyetli havadaki LiDAR amiral gemisi sistemidir.Kararlı genel performansı ile oldukça uygun maliyetlidir.
PM-1500 havadaki LiDAR anket sisteminin ana parametreleri
ben.lazer tarayıcı
| Öğeler | göstergeler | parametreler |
| Lazer Tarayıcı | Dalga Bandı | Yakın Kızılötesi (Sınıf 1 ) |
| PRR | 100-2000Khz | |
| Maksimum Ölçüm Aralığı | 1000m@%20 yansıtma | |
| 1500m@60% yansıtma | ||
| Aralık Doğruluğu | 5mm@50m | |
| açısal çözünürlük | 0.001° | |
| Tarama Hızı | 40-400 tarama/sn | |
| bakış açısı | 75 ° |
ii.kamera sistemi
| Öğeler | göstergeler | parametreler |
| Kamera | Kamera Çözünürlüğü | 42.4MP |
| Odak uzaklığı | 28 mm |
| Öğeler | göstergeler | parametreler |
| POS Sistemi | Konum Doğruluğu (son işlem) | yatay 0.01m |
| Yükseklik 0.02m | ||
| Yönlendirme Doğruluğu (işlem sonrası) | 0,009° | |
| Adım/Yuvarlanma 0,005° |
| Öğeler | göstergeler | parametreler |
| Sistem performansı | Boyut | 293×165×164mm |
| Mutlak Doğruluk | yatay <5cm | |
| dikey <5cm | ||
| Ağırlık | 4.4kg | |
| Çoklu Ekolar | 4 kere | |
| Sıcaklık ve Nem | Çalışma:-40℃~60℃, Nem %85 | |
| Depolama: -45℃~70℃, Nem %85 |
İnceleme alanı, çoğunlukla küçük dalgalanmalara ve maksimum 20 metre yükseklik farkına sahip düz bir arazidir.İnceleme alanında, daha fazla bitki örtüsü ve birkaç yoğun nüfuslu alana sahip bir ana yol bulunmaktadır.
Doğruluk gereksinimi:
Proje zorlukları:
Projede yatırım yapılan ana enstrüman ve ekipmanlar PM-1500 havadan LiDAR anket sistemi, L150 çok rotorlu İHA platformu, Hi-Target IRTK2 alıcısı ve kentsel arazi aracıdır.
Sonuç:
