Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | ARS-1000 Havadan Lazer Ölçüm Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 5 takım/ay |
| Ağırlık: | 4.5kg | Menzil: | 5m ila 920m |
|---|---|---|---|
| Aralık Doğruluğu: | 15mm @150m | FoV (seçilebilir): | 0~330° (60°~90°hava modu) |
| açısal çözünürlük: | 0.001° | Giriş gerilimi: | 20~30V |
| Güç tüketimi: | <75W | Lazer Sınıfı: | Sınıf 1 (göz için güvenli) |
| Vurgulamak: | Hafif İHA Haritalama Sistemi,Arkeolojik İHA Haritalama Sistemi,İHA ölçme ve haritalama sistemi |
||

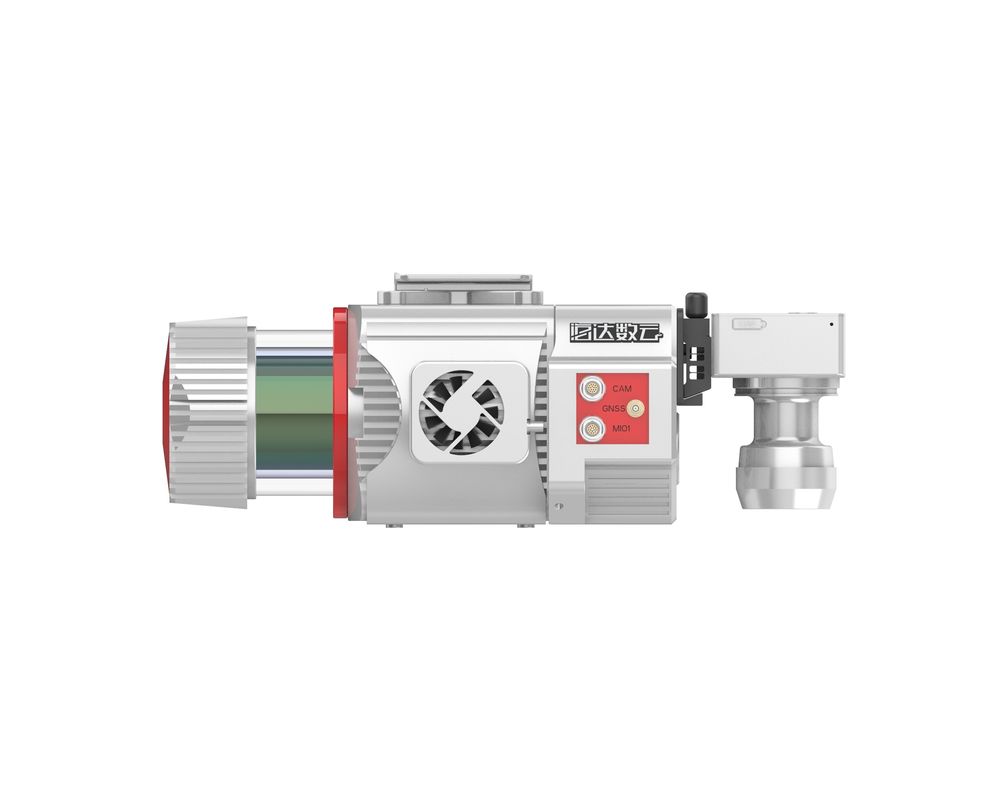

920m@60% menzil 15mm@150m menzil doğruluğu 4.5kg ARS-1000 10~200 tarama/sn tarama hızına sahip Hafif İHA Haritalama Sistemi
ARS-1000 Hafif İHA Haritalama Sistemi, Riegl LiDAR tabanlı bir havadan LiDAR sistemidir.Tüm sistem, Wuhan Hi-Cloud Technology Co., Ltd. tarafından geliştirilmiş ve üretilmiştir.Yüksek hassasiyetli lazer, yüksek çözünürlüklü kamera, GPS, MEMS atalet navigasyonu ve depolama kontrol ünitesi gibi farklı sensörleri entegre eder.Bağımsız fikri mülkiyetin zaman senkronizasyon teknolojisi ve entegre çoklu sensör entegrasyon teknolojisi ile desteklenen, eşzamanlı olarak 3D lazer nokta bulutu, POS verileri ve ayrıca görüntü verileri elde edebilir.Sistem, hafiflik, rahat taşıma ve sonuç işlemede yüksek verimlilik avantajlarına sahiptir.Acil durum haritalama, topografik haritalama, enerji hattı denetimi, otoyol araştırması, kıyı resif araştırması, kazı ve dolgu hesaplaması, arkeolojik araştırma ve haritalama ve diğer alanlarda yaygın olarak kullanılabilir.
Şartname
ARS-1000 Hafif İHA Haritalama Sistemi
| Öğeler | parametreler | ||
| Sistem performansı | Mutlak Doğruluk | ±5cm | |
| Ağırlık | 4.5kg | ||
| Operasyon modu | Havadan/Araca monteli/Sırt Çantası | ||
| Lazer Tarama Ünitesi | Lazer Sınıflandırması | 1. sınıf | |
| Maks.Ölçüm aralığı | 920m@60% | ||
| Maks.Etkili Tarama Hızı | 500.000 puan/sn | ||
| Veri Güncelleme Oranı | 200Hz | ||
| bakış açısı | 330° | ||
| açısal çözünürlük | 0.001° | ||
| Çoklu yankı İşlevi | Mevcut | ||
| INS | Konum Doğruluğu (son işlem) | Yatay | 0.01m |
| Yükseklik | 0.02m | ||
| Başlık Doğruluğu | 0.010° | ||
| Adım/yuvarlanma Doğruluğu | 0,005° | ||
Özellikleri
UygulamaOtoyol etüt projesi
1.Projeye Genel Bakış:
İnceleme alanının arazisi karmaşık, bitki örtüsü gür ve rakım farkı fazladır.Toplam uzunluğu yaklaşık 60 km olan iki otoyolun ölçülmesi gerekiyor.
2. Proje Gereksinimi ve Zorlukları:
Yolun orta hattının her iki tarafında 100 metrelik (200 metre bant genişliği) dikey ve yatay kesit ölçümünden ilgili standartlara, teknik şartnamelere ve prosedürlere göre sorumlu olacak ve çıktı sonuçları 1'e uygun olacaktır. :500 haritalama gereksinimi.
Yüksek dağlar, engebeli yollar, yemyeşil bitki örtüsü ve otoyoldaki yoğun trafik nedeniyle saha araştırması görevi tehlikelidir.
3. Çözüm
Projenin özel durumuna göre, 200m nispi irtifaya göre yol boyunca uçuş verilerini toplamak için ARS-1000 Hafif İHA Haritalama Sistemi benimsenmiştir.
