Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | PM-1500 İHA Haritalama Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 20-30 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 15 takım/ay |
| Aralık Doğruluğu: | 5mm@50m | Maksimum Menzil: | 1500m@60% |
|---|---|---|---|
| açısal çözünürlük: | 0.001° | bakış açısı: | 75 ° |
| PRR: | 100-2000Khz | Kamera Çözünürlüğü: | 42.4MP |
| Ağırlık: | 4.4kg | Boyut: | 293×165×164mm |
| Vurgulamak: | 1500m İHA Haritalama Sistemi,Entegre İHA Haritalama Sistemi,1500m lidar haritalama ekipmanı |
||

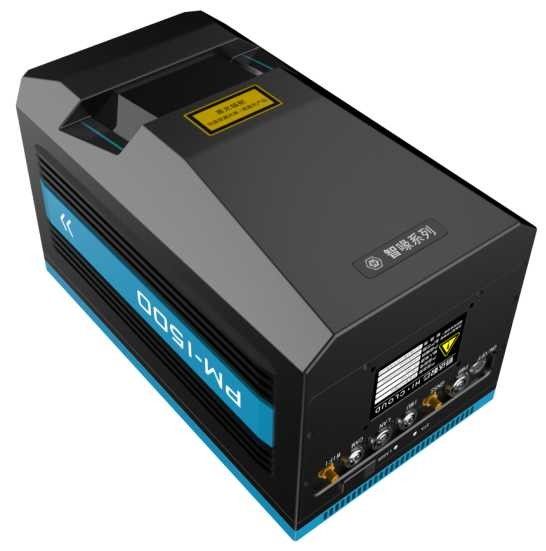

5mm@50m doğruluk ve 1500m uzun menzilli entegre İHA Haritalama Sistemi PM-1500, 2 milyon nokta/s yüksek frekanslı
Yeni nesil çekirdek teknoloji çerçevesine dayanan PM-1500 İHA Haritalama Sistemi, yüksek nokta frekansı, yüksek hat frekansı, yüksek hassasiyet ve yüksek entegrasyon ile yeni piyasaya sürülen yerli hava kaynaklı bir LiDAR'dır.Sistemin temel bileşeni, Wuhan Hi-Cloud Technology Co.,Ltd. tarafından bağımsız olarak geliştirilen çoklu yankı teknolojisi işlevine sahip lazer tarayıcıdır.Bağımsız fikri mülkiyet haklarının zaman senkronizasyon teknolojisi ve entegre çoklu sensör entegrasyon teknolojisi tarafından desteklenen entegre yüksek hassasiyetli lazer tarayıcı, yüksek hassasiyetli POS (GPS, IMU) ve diğer sensörler, eşzamanlı olarak 3D lazer nokta bulutu ve POS verilerini alabilir , hızlı bir şekilde DSM, DEM ve DOM oluşturun ve eksiksiz bir veri işleme ve uygulama yazılımı seti aracılığıyla DLG ve 3D modeller üretin.
Çok rotorlu İHA, VTOL sabit kanatlı İHA, küçük uçak ve helikoptere uygulanarak, hızlı uçan mobil platformda yer üzerinde yoğun yüksek hassasiyetli lazer nokta bulutu verileri elde edilebilir.Anket dereceli haritalama, dijital 3D modelleme, topografik ölçme ve haritalama, kadastro araştırması, trafik araştırması, elektrik hattı denetimi, ormancılık araştırması, afet izleme ve diğer alanlarda yaygın olarak kullanılmaktadır.
PM-1500'ün Özellikleri
|
Öğeler |
göstergeler | parametreler |
| Lazer Tarayıcı | Dalga Bandı | Yakın Kızılötesi (Sınıf 1 ) |
| PRR | 100-2000Khz | |
| Maksimum Ölçüm Aralığı | 1000m@%20 yansıtma | |
| 1500m@60% yansıtma | ||
| Aralık Doğruluğu | 5mm@50m | |
| açısal çözünürlük | 0.001° | |
| Tarama Hızı | 40-400 tarama/sn | |
| bakış açısı | 75 ° | |
| POS Sistemi | Konum Doğruluğu (son işlem) | yatay 0.01m |
| Yükseklik 0.02m | ||
| Yönlendirme Doğruluğu (işlem sonrası) | 0,009° | |
| Adım/Yuvarlanma 0,005° | ||
| Kamera Sistemi | Kamera Çözünürlüğü | 42.4MP |
| Odak uzaklığı | 28 mm | |
| Sistem performansı | Boyut | 293×165×164mm |
| Mutlak Doğruluk | yatay <5cm | |
| dikey <5cm | ||
| Ağırlık | 4.4kg | |
|
Çoklu Yankı |
4 kere | |
| Sıcaklık ve Nem | Çalışma:-40℃~60℃, Nem %85 | |
| Depolama: -45℃~70℃, Nem %85 |
PM-1500'ün Özellikleri
1. Yüksek hassasiyet:PM-1500 İHA haritalama sisteminin değişen doğruluğu 5mm@50m'ye ulaşabilir ve sistemin kapsamlı doğruluğu 5cm'den daha iyidir ve çeşitli yüksek hassasiyetli uygulama senaryolarını karşılar.
2. Uzun menzil: Maksimum menzil 1500m@60%'a ulaşabilir.Ultra uzun menzil, büyük topografik dalgalanma ortamında çalışma güvenliğini büyük ölçüde sağlar ve sistemin daha yüksek uçuş irtifasına ve daha hızlı bir uçuş platformu taşımasına, daha geniş bir uçuş kuşağı oluşturmasına ve aynı anda daha fazla nokta bulutu verisi toplamasına olanak tanır.
3. Yüksek frekans: FrekansSaniyede 2 milyon puan.Bu yüksek frekans, nokta bulutu verilerini daha rafine hale getirir ve yer nesnesi koordinatlarını uydurmak yerine araştırma alanının yer biçimini daha doğru bir şekilde yansıtabilir.Ek olarak, yüksek frekanslı LiDAR ekipmanı, operasyon verimliliğini artırabilecek daha hızlı seyir hızına sahip İHA'lar ile donatılabilir.
4. Çoklu yankı: PM-1500 İHA haritalama sistemi 4 adede kadar yankı sinyali alabilir.Sistemdeki lazer tarama sensörü, bitki örtüsü altındaki arazi bilgilerini elde etmek için bitki örtüsü boşluğunu delmek ve zemine ulaşmak için lazer darbeleri yayar.

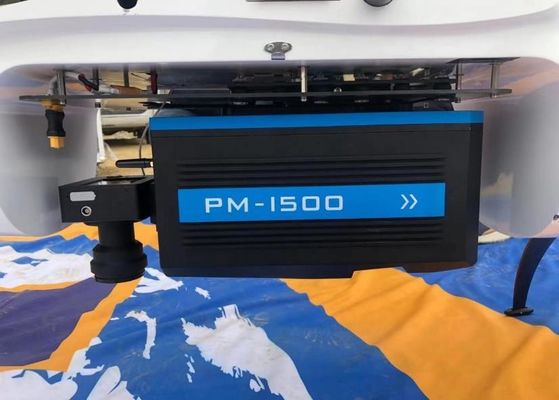

5. Entegrasyon: Lazer tarayıcı, GPS, IMU ve havadan inceleme kamerası gibi sensörleri yüksek oranda entegre eder. VTOL sabit kanatlı İHA, çok rotorlu İHA ve helikopter gibi çoklu platformlar için uygundur.
6. Hafiflik: Sistemin toplam ağırlığı 4,4 kg'dan azdır. İster uçakla ister yüksek hızlı trenle bir kişi tarafından kolayca taşınabilir.
7. Uygun maliyetli: PM-1500 İHA haritalama sistemi Hi-Cloud tarafından bağımsız olarak geliştirilmiştir.Uzun menzil, yüksek nokta frekansı, yüksek hassasiyet, istikrarlı genel performans, adil ve cömert fiyat ve süper uygun maliyetli özelliklere sahiptir.
PM-1500 tarafından pratik proje
500kV DC iletim hattının muayenesi
Projeye genel bakış: Projenin denetlenen hattı, toplam uzunluğu yaklaşık 0,8 km olan 3 baz kulesi ve 2 aralık dahil olmak üzere 500kV DC iletim hattı segmentidir. Bu bölümdeki iletim hattı, dalgalı arazi, bitki örtüsü, zengin jeomorfik tipler, kuleler arasında iyi bir görüş mesafesi ve kulelerin altına yolların ulaşabilmesi.
Proje gereksinimi: Tehlike noktası durum analizi/Tehlike noktası tahmini analizi/Bileşen durumu nicel analizi
Çözüm: Veri toplama için PM-1500 İHA haritalama sistemi kullanılmaktadır.DLG ve 3D model üretimi için DSM/DEM hızlı bir şekilde oluşturulacaktır.
Sonuç:
