Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | ARS-1000L İHA Haritalama Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10 takım/ay |
| Ağırlık: | 4.5kg | Depolamak: | 1TB SSD |
|---|---|---|---|
| Maksimum mesafe: | 1350m @60% | Aralık Doğruluğu: | 15mm @150m |
| FoV (seçilebilir): | 60°~90°hava modu ile 0~330° | açısal çözünürlük: | 0.001° |
| Çalışma Sıcaklığı: | -10℃~+40℃ | Depolama Ortamı: | -20℃~+50℃; -20℃~+50℃; Humidity < 85% Nem < %85 |
| Vurgulamak: | Topografik İHA Haritalama Sistemi,Havadan İHA Haritalama Sistemi,4.5kg İHA Hava Araştırması |
||
Yüksek güvenlikli 4.5kg menzilli 1350m@60% çoklu platform İHA Haritalama Sistemi ARS-1000L, 15mm@150m hassasiyetle

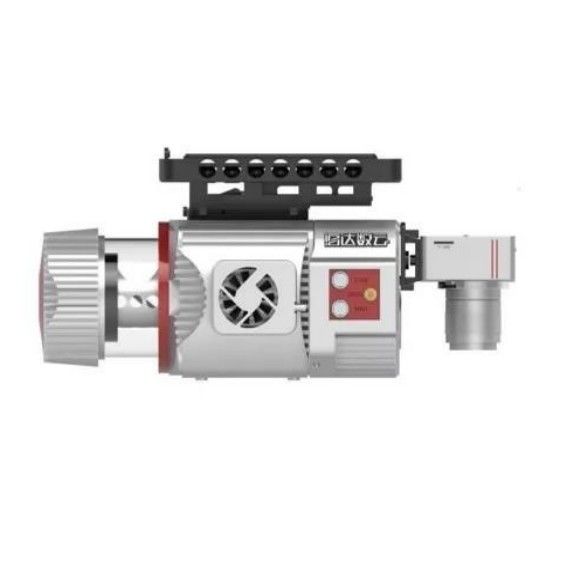

Riegl LiDAR'a dayanan UAV Haritalama Sistemi ARS-1000L, Hi-Cloud tarafından geliştirilmiş ve üretilmiştir.Yüksek hassasiyetli lazer, yüksek çözünürlüklü kamera, GPS, MEMS ataletsel navigasyon ve depolama kontrol ünitesi modülleri ile son derece entegre bir sistemdir.Güçlü performans, hafif hacim, uygun kurulum ve basit kullanım avantajları ile, kullanıcıların çoğunluğu tarafından kabul edilmiş ve acil durum haritalama, topografik haritalama, enerji hattı denetimi, otoyol araştırması, kıyı resif araştırması, kazı ve doldurma hacminde yaygın olarak kullanılmaktadır. hesaplama, arkeolojik araştırma ve haritalama ve diğer alanlar.
İHA Haritalama Sistemi ARS-1000L'nin Özellikleri
1. Sistem performansı
| Gösterge | Parametre |
| Mutlak Doğruluk |
yatay <5cm dikey <5cm |
| Ağırlık | 4.5kg |
| Depolamak | 1TB SSD |
| Giriş gerilimi | 20~30V |
| Güç tüketimi | <75W |
| Çalışma Sıcaklığı |
-10℃~+40℃ |
| Depolama Ortamı | -20℃~+50℃ Nem < %85 |
| Lazer Sınıfı | 1. sınıf (göz güvenli) |
|
Gösterge |
Parametre |
| Maksimum Ölçüm Aralığı | 1350m @60% |
| Minimum Ölçüm Aralığı | 5m |
| Aralık Doğruluğu |
15mm @150m |
| Tekrarlama Doğruluğu | 10mm @150m |
| Maks.Etkili Nokta Frekansı | 750000 puan/sn |
| Ayar için Lazer Dişli | 6 seviye |
| Alınan ekoların maksimum sayısı |
4~15 |
|
FoV(seçilebilir) |
0~330° 60°~90°hava modu |
| Tarama Frekansı (seçilebilir) | 10~200 tarama/sn |
| açısal çözünürlük | 0.001° |
|
Gösterge |
Parametre |
| Konum Doğruluğu (son işlem) | yatay 0.01m Yükseklik 0.02m |
| Yönlendirme Doğruluğu (işlem sonrası) | 0.010° yönü Adım/Yuvarlanma 0,005° |
| Gösterge | Parametre |
| Kamera Çözünürlüğü | ≥42.4MP |
| Kamera Ağırlığı | <500g |
İHA Haritalama Sistemi ARS-1000L pratik uygulama projesi
Dağlık alanda rüzgar çiftliği araştırması
genel bakış
İnceleme alanı çoğunlukla dağlık arazidir.Rüzgar santrali araştırma alanındaki ortalama yükseklik yüksektir ve ölçüm alanının bazı bölgelerindeki yükseklik düşüşü 300 metrenin üzerindedir.Tüm rüzgar çiftliği yaklaşık 12 kilometrekarelik bir alanı kaplamaktadır.Bitki örtüsü, geniş bitki örtüsü kapsama oranına ve çeşitli türlere sahip, subtropikal yaprak dökmeyen geniş yapraklı ormandır.
Zorluklar
İnceleme alanının arazisi karmaşık, rakım farkı büyük, trafik uygun değil, iklim ortamı kötü.İnceleme alanında yüksekliği 100 metreden fazla olan birkaç rüzgar türbini var, bu nedenle rotayı tasarlamak zor.Görüş hattı ciddi şekilde engellendi ve kalkış noktasının yerini tespit etmek zor.
Çözüm

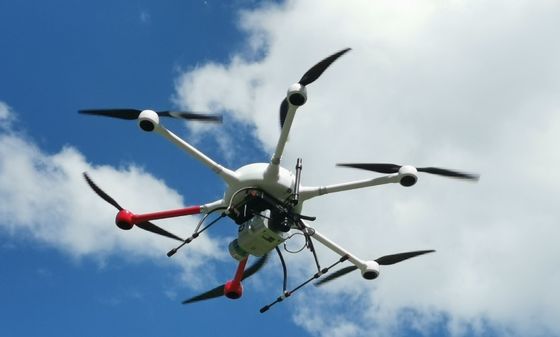

Proje, ARS-1000L havadan lazer ölçüm sistemini benimser.Toplam yedi sorti için tüm inceleme alanında üç kalkış ve iniş noktası seçilir.
