Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | ARS-200 İHA Haritalama Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 20-30 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10 takım/ay |
| Ölçüm aralığı: | 3 ila 330 metre | bakış açısı: | 60°~90° |
|---|---|---|---|
| Aralık Doğruluğu: | 15mm @150m | Tekrarlama Doğruluğu: | 10mm @150m |
| Çalışma Sıcaklığı: | -10℃~+40℃ | Çoklu Yankı: | 5 kere |
| Vurgulamak: | LiDAR İHA Haritalama Sistemi,15mm İHA Haritalama Sistemi,15mm lidar haritalama sistemi |
||
15 mm yüksek doğruluk ve 100.000 nokta/s yüksek frekans ile çok platformlu haritalama sistemi ARS-200 LiDAR

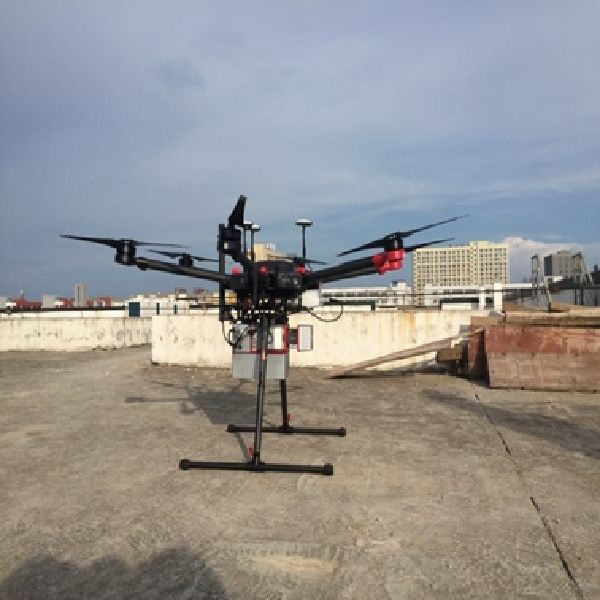

ARS-200 haritalama sistemi, çok rotorlu İHA, araç ve sırt çantası gibi çoklu platformlara monte edilebilen hava kaynaklı bir LiDAR'dır.Hi-Cloud tarafından geliştirilen ve inşa edilen Riegl LiDAR tabanlı bir sistemdir.Tüm entegre sistem, yüksek hassasiyetli lazer, yüksek çözünürlüklü kamera, GPS, MEMS atalet navigasyon ve depolama kontrol ünitesi gibi farklı sensörlerden oluşmaktadır.Hi-Cloud'un zaman senkronizasyon teknolojisi ile ARS-200 sistemi, 3D lazer nokta bulutu, POS verileri ve görüntü verilerini senkronize olarak alır.
Sistemin Temel Özellikleri:
ben.Çeşitli taşıyıcı platformları destekler.Farklı sektör yönlerine ve uygulama senaryolarına göre İHA, otomobil ve sırt çantası ile kullanılabilir.
ii.Her platform, vidasız hızlı kurulumu gerçekleştirebilen, yerinde kurulum ve dağıtım süresini büyük ölçüde azaltabilen ve tek bir kişi herhangi bir alet kullanmadan hızlı bir şekilde kurabilen ilgili hızlı kurulum yapısı tasarımı ile donatılmıştır.
iii.Sistemin su geçirmezlik ve toz geçirmezlik derecesi IP64'ten daha iyidir.Normal çalışma ortamında, gövdede toz girişi ve nem yoğuşması olmaz ve ekipman normal şekilde çalışabilir.
iv.Ekipman, yalnızca 2,5 kg ağırlığında hafif ve kompakttır.Hafif ekipman.
ARS-200 İHA haritalama sistemi, özelliklerine ve avantajlarına dayanarak, acil durum haritalama, topografik haritalama, enerji hattı denetimi, otoyol araştırması, kıyı resif araştırması, kazı ve dolgu hesaplama, arkeolojik araştırma ve haritalama ve diğer alanlarda yaygın olarak kullanılabilir.
ARS-200 İHA haritalama sistemi özellikleri
| Öğeler | Gösterge | Parametre |
|
Sistem performansı |
Mutlak Doğruluk |
yatay <5cm dikey<5cm |
| Ağırlık | 2.5kg | |
| Depolamak | 256 GB SSD | |
| Çalışma Sıcaklığı |
-10℃~+40℃ |
|
| Depolama Ortamı | -20℃~+50℃ Nem < %85 |
|
| Lazer Sınıfı | Sınıf1(göz için güvenli) | |
| Lazer Tarayıcı | Maksimum Ölçüm Aralığı | 330m @80% 290m @60% |
| Minimum Ölçüm Aralığı | 3m | |
| Aralık Doğruluğu | 15mm @150m | |
| Tekrarlama Doğruluğu | 10mm @150m | |
| Maks.Etkili Nokta Frekansı | 100000 puan/sn | |
| Alınan ekoların maksimum sayısı | 5 | |
| FoV(seçilebilir) | 0~360° 60°~90°hava modu |
|
| Tarama Frekansı (seçilebilir) | 10~100 tarama/sn | |
| açısal çözünürlük | 0.001° | |
| POS Sistemi | Konum Doğruluğu (son işlem) | yatay 0.01m Yükseklik 0.02m |
| Yönlendirme Doğruluğu (işlem sonrası) | 0.012° yönü Adım/Yuvarlanma 0,005° |
|
| Kamera Sistemi | Kamera Çözünürlüğü | ≥24MP |
| Kamera Ağırlığı | <500g |
Projenin ana hattı yaklaşık 8 km uzunluğunda.Araştırma alanı ağırlıklı olarak dağlık bir arazidir ve ortalama rakımı 600m'dir.Nehir inceleme alanını geçiyor ve bazı bölgelerde irtifa düşüşü büyük.İnceleme alanındaki bitki örtüsü gür, çoğunlukla yaprak dökmeyen geniş yapraklı orman ve alçak çalılardır.
Projenin ana görevi, karayolunun belirli bir bölümünün havadan LiDAR araştırması ve nokta bulutu işlemesidir.Nokta bulutu yüksekliğinin ortalama kare hatası 15 cm'den az olmalıdır.
Karayolu üzerindeki trafik nedeniyle geleneksel ölçme ve haritalama işlemi daha tehlikelidir.Araştırma alanındaki yoğun bitki örtüsü ve büyük irtifa düşüşü nedeniyle GNSS alıcısının uydu sinyallerini alması zordur.
Bu projede ARS-200 İHA haritalama sistemi uygulanmaktadır.Yörünge hesaplama, nokta bulutu birleştirme ve diğer veri işleme süreçlerinden sonra nokta bulutu sonucu aşağıdaki gibidir:
