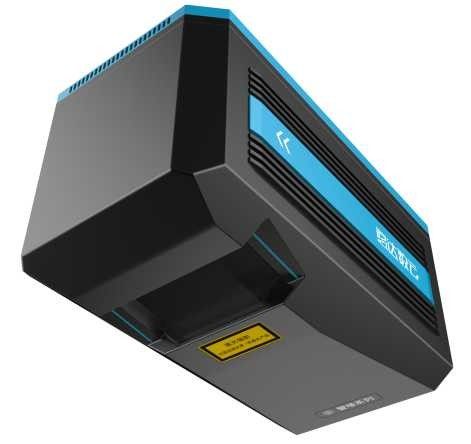

Hafif Yüksek Frekanslı İHA LiDAR Sistemi PM-1500 100-2000Khz

Yüksek frekans 2 milyon puan/sn yüksek doğruluk 5mm@50m hafif 4.4kg İHA LiDAR Sistemi 1500m menzilli PM-1500

Yeni nesil çekirdek teknoloji çerçevesine dayanan PM-1500 İHA LiDAR sistemi, yüksek nokta frekansı, yüksek hat frekansı, yüksek hassasiyet ve yüksek entegrasyon ile yeni başlatılan bir yerli hava kaynaklı LiDAR'dır.Çoklu yankı teknolojisine sahip lazer tarayıcının temel bileşeni, Wuhan Hi-Cloud Technology Co.,Ltd. tarafından bağımsız olarak geliştirilmiştir.Tüm sistem, yüksek hassasiyetli atalet navigasyon modülü ve havadan anket kamerası gibi modülleri entegre eder.Yenilikçi bir şekilde optimize edilmiş yapısı ile PM-1500 İHA LiDAR sisteminin ağırlığı sadece 4,4 kg'dır.PM-1500, çok rotorlu İHA, VTOL sabit kanatlı İHA, küçük uçak ve helikopter gibi farklı taşıyıcılara monte edilebilir.

Bağımsız fikri mülkiyet haklarının zaman senkronizasyon teknolojisi ve entegre çoklu sensör entegrasyon teknolojisi ile desteklenen, eşzamanlı olarak 3D lazer nokta bulutu ve POS verilerini elde edebilir, hızlı bir şekilde DSM, DEM ve DOM oluşturabilir ve eksiksiz bir veri seti aracılığıyla DLG ve 3D modeller üretebilir. işleme ve uygulama yazılımı.

Temel etüt ve haritalama, dijital 3D modelleme, topografik etüt ve haritalama, kadastro etüdü, trafik etüdü, enerji hattı denetimi, ormancılık etüdü, afet izleme vb. gibi farklı alanlarda yaygın olarak kullanılmaktadır.

PM-1500'ün özellikleri

PM-1500'ün Özellikleri

• Uzun menzil: 1500m@60% yansıtma.Ultra uzun menzil, sistemin daha yüksek uçuş irtifasına ve daha hızlı hıza sahip bir uçuş platformunu taşımasını, daha geniş bir uçuş kemeri oluşturmasını ve aynı anda daha fazla nokta bulutu verisi toplamasını sağlayarak nokta bulutu toplama verimliliğini büyük ölçüde artırır.
• Yüksek hassasiyet: menzil doğruluğu=5mm@50m, sistem doğruluğu< 5cm.Doğrulukçeşitli yüksek hassasiyetli uygulama senaryolarını karşılayın.
• Yüksek frekans: saniyede 2 milyon noktaya kadar.Nokta bulutu verileri daha rafinedir ve araştırma alanının yeryüzü şeklini daha doğru bir şekilde yansıtabilir.
• Entegrasyon: PM-1500 UAV LiDAR sisteminin genel yapısı yenilikçi bir şekilde optimize edilmiştir.Lazer tarayıcı, GPS, IMU ve havadan anket kamerası vb. gibi sensörleri yüksek oranda entegre eder.

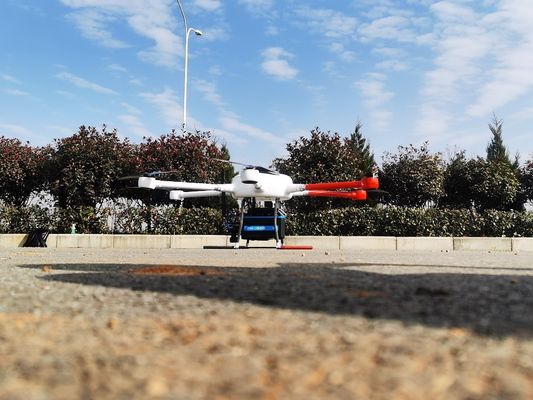

• Hafif: 4,4 kg.Bir kişi tarafından kolayca taşınabilir.VTOL sabit kanatlı İHA, çok rotorlu İHA ve helikopter gibi çoklu platformlar için uygundur.
• Çoklu yankı: 4 kez yankı.PM-1500 İHA LiDAR sistemi, çoklu yankı teknolojisini uygular.Sistemdeki lazer tarama sensörü, bitki örtüsü altındaki arazi bilgilerini elde etmek için bitki örtüsü boşluğunu delmek ve zemine ulaşmak için lazer darbeleri yayar.
• Uygun maliyetli: Hi-Cloud tarafından bağımsız olarak geliştirilen yüksek hassasiyetli UAV LiDAR amiral gemisi sistemi.Oldukça uygun maliyetlidir ve istikrarlı performans sağlar.

PM-1500 uygulama projeleri

1. 3B şehir modeli projesi: 3B model aracılığıyla bina yüksekliğini elde edin, eğik görüntü ve zemin fotoğrafları aracılığıyla bina bilgilerini alın ve ardından bina bilgi veritabanını oluşturun.

2. Topografik haritalama projesi:

• Nokta yoğunluğu gereksinimi 16pt/m²'den daha iyidir;
• Yatay/dikey doğruluk gereksinimleri: ≤5cm, 1:500 topografik ölçme ve haritalama gereksinimini karşılar.

3. 500kV DC iletim hattı projesinin denetimi: Projenin denetlenen hattı, toplam uzunluğu yaklaşık 0.8km olan 3 baz kulesi ve 2 aralık dahil olmak üzere 500kV DC iletim hattı segmentidir.
