Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | PM-1500 Yüksek Hassasiyetli İHA LiDAR Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 20-30 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 15 takım/ay |
| Başvuru: | Yol araştırması ve tasarımı | PRR: | 100-2000kHz |
|---|---|---|---|
| Çalışma Sıcaklığı: | -40℃~60℃ | Çoklu Yankı: | 4 kere |
| Menzil: | 1500m@60% | Kesinlik: | 5mm@50m |
| Vurgulamak: | 2000kHz İHA LiDAR Sistemi,5mm@50m İHA LiDAR Sistemi,5mm@50m LiDAR yol etüdü |
||
4.4kg yüksek hassasiyetli 5mm@50m uzun menzilli 1500m yüksek frekanslı 2000kHz PM-1500 Yol etüdü ve tasarımı için İHA LiDAR Sistemi
Ulaştırma sektörü, ülke ekonomisinin gelişmesini sağlayan temel bir sektördür.Üretimde ve günlük hayatta çok önemli bir rol oynar.Yol bilgilerinin doğru ve verimli bir şekilde alınması ve güncellenmesi, ulaşım altyapısının yapımını hızlandırmak için büyük önem taşımaktadır.İlk şema planlamasından nihai inşaat çizim tasarımına kadar, karayolu etüdünün her aşamasında gerekli olan etüt sonuçlarının doğruluk derecesi ve ölçeği farklıdır.Bu nedenle, yüksek hassasiyetli ve çok ölçekli kitlesel bilgilerin nasıl verimli bir şekilde elde edileceği ve kullanılacağı, otoyol araştırmasının amacıdır.Havadan LiDAR (Işık Algılama ve Menzil, LiDAR) teknolojisi, diğer ölçüm yöntemleriyle karşılaştırıldığında, sürekli, otomatik, hızlı ve verimli bir şekilde jeo-uzamsal bilgileri yüksek zamansal ve uzamsal çözünürlükle elde edebilen bir teknolojidir.Aynı zamanda, karayolu etüdünün verimliliğini artırmak için çok yardımcı olan ormanlık alanlar ve dağlık alanlar için uygundur.

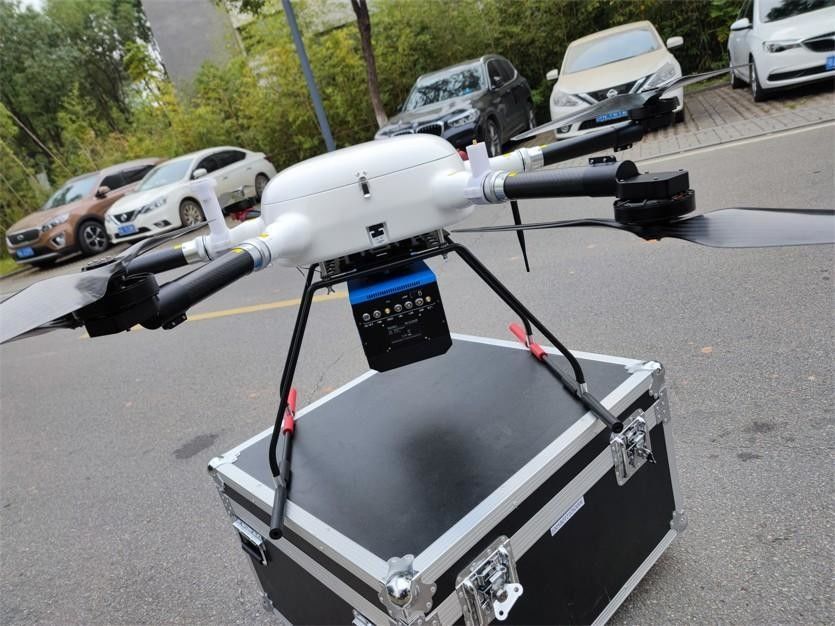

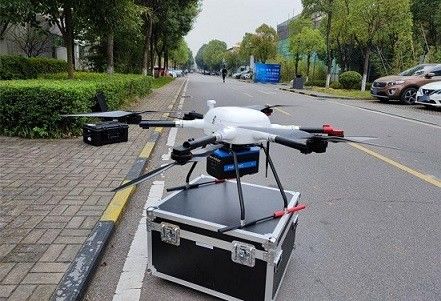

L150 çok rotorlu İHA veya Fenghu VTOL İHA üzerine monte edilen PM-1500 havadan LiDAR sistemi, bulunması gereken yol hattının geniş bir alanını tarayabilir ve ardından alanın 3 boyutlu lazer nokta bulutu verilerini elde edebilir.Nokta bulutu verileri üzerinde gürültü giderme, filtreleme ve diğer işlemlerle, topoğrafik harita ve yol için diğer temel verileri sağlamak için inceleme alanının topografik haritası, sayısal zemin modeli, dikey ve yatay kesit haritası gibi zengin veri ürünleri elde edilebilir. anket ve tasarım.
Özellikleri
1. VTOL sabit kanatlı İHA/çok rotorlu İHA/helikopter gibi çoklu platformlar
2. 2M puan/sn yüksek frekans,daha fazla uygulama senaryosunun kilidini açın
3. 1500m uzun menzilli,75 ° FoV, görevler için daha verimli
4. 5mm@50m doğruluk, çeşitli yüksek hassasiyetli uygulama senaryolarını karşılayabilir
5.4 kez ekoyu destekler, Fgeri bildirim gerçek arazi
6. Güvenilir sistem, yüksek düzeyde entegre veyenilikçi bir şekilde optimize edilmiş
parametreler
| Lazer Tarayıcı | Dalga Bandı | Yakın Kızılötesi (Sınıf 1 ) |
| PRR | 100-2000kHz | |
| Aralık Doğruluğu | 5mm@50m | |
| açısal çözünürlük | 0.001° | |
| Maks.Menzil | 1500m@60% | |
| Tarama Hızı | 40-400 tarama/sn | |
| bakış açısı | 75 ° | |
| Kamera | Kamera Çözünürlüğü | 42.4MP |
| Odak uzaklığı | 28 mm | |
| POS Sistemi | Konum Doğruluğu (son işlem) | yatay 0.01m |
| Yükseklik 0.02m | ||
| Yönlendirme Doğruluğu (işlem sonrası) | 0,009° | |
| Adım/Yuvarlanma 0,005° | ||
| Sistem performansı | Boyut | 293×165×164mm |
| Mutlak Doğruluk | yatay <5cm | |
| dikey <5cm | ||
| Ağırlık | 4.4kg | |
| Çoklu Yankı | 4 kere | |
| Sıcaklık ve Nem | Çalışma: -40℃~60℃, Nem %85 | |
| Depolama: -45℃~70℃, Nem %85 |
