Hi-Cloud, 3D lazer tarama teknolojisinin lideri.
 |
| Menşe yeri: | Çin |
| Marka adı: | Hi-Cloud |
| Sertifika: | ISO, others upon the requests |
| Model numarası: | PM-1500 Yüksek Hassasiyetli Havadan LiDAR Sistemi |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Taşıma Çantası |
| Teslim süresi: | 20-30 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 15 takım/ay |
| Başvuru: | Otoyol etüdü ve tasarımı | bakış açısı: | 75 ° |
|---|---|---|---|
| Aralık Doğruluğu: | 5mm@50m | Max. Maks. Aralık Menzil: | 1500m |
| açısal çözünürlük: | 0.001° | Kamera Çözünürlüğü: | 42.4MP |
| Vurgulamak: | Havadan LiDAR Tespit Sistemi,1500m LiDAR Tespit Sistemi,1500m Menzilli Havadan Lazer Tarama |
||
5mm@50m yüksek hassasiyetli 1500m uzun menzilli 40-400 tarama/s hız PM-1500 Karayolu araştırması ve tasarımı için Havadan LiDAR Sistemi
Karayolu tasarımı, temel olarak yüksek hassasiyetli verilere ihtiyaç duyarken, dağlık alanlar genellikle karmaşık arazilere ve yoğun bitki örtüsüne sahiptir.Manuel ölçüm ve hava fotogrametrisi gibi geleneksel yöntemlerin kullanılması sadece karmaşık ve zor işletme ve uzun inşaat süresine sahip olmakla kalmaz, aynı zamanda tasarım gereksinimlerini karşılamak için yüksek hassasiyetli topografik harita ve dijital yer modeli elde edemez.Havadaki LiDAR teknolojisi, üç boyutlu uzaysal bilgi verilerini elde etmek için gelişmiş bir teknik araçtır.Dağlık alanlarda karayolu etüdü ve tasarımının yönteminde ve verimliliğinde yeni bir çığır açan yüzey bilgilerini elde etmek için bitki örtüsüne daha iyi nüfuz edebilir.

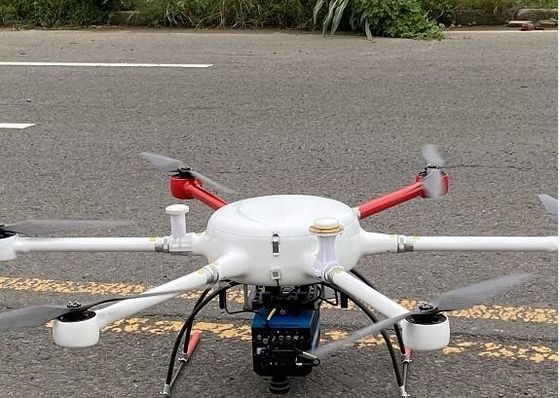

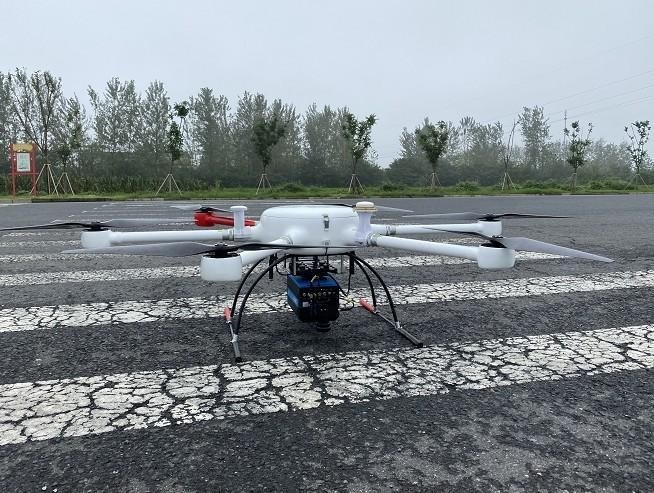

Fenghu VTOL İHA veya L150 çok rotorlu İHA üzerine monte edilen PM-1500 havadaki LiDAR sistemi, karayolu etüdü ve tasarımına etkin bir şekilde uygulanabilir.PM-1500 havadan LiDAR sistemi ile donatılmış operasyon planlama yazılımına dayalı olarak, anket alanındaki veri toplama rotaları ve parametreleri planlanmakta ve sistem akıllı veri toplama gerçekleştirebilmektedir.Nokta bulutu veri ön işlemesi ve nokta bulutu sınıflandırması sayesinde DTM, DOM ve DLG gibi otoyol tasarımı için gerekli olan dijital ürünleri üretmek kolaydır.
parametreler
|
Öğeler |
göstergeler | parametreler |
| Lazer Tarayıcı | Dalga Bandı | Yakın Kızılötesi (Sınıf 1 ) |
| PRR | 100-2000kHz | |
| Maksimum Ölçüm Aralığı | 1000m@%20 yansıtma | |
| 1500m@60% yansıtma | ||
| Aralık Doğruluğu | 5mm@50m | |
| bakış açısı | 75 ° | |
| açısal çözünürlük | 0.001° | |
| Tarama Hızı | 40-400 tarama/sn | |
| Kamera | Kamera Çözünürlüğü | 42.4MP |
| Odak uzaklığı | 28 mm | |
| POS Sistemi | Konum Doğruluğu (son işlem) | yatay 0.01m |
| Yükseklik 0.02m | ||
| Yönlendirme Doğruluğu (işlem sonrası) | 0,009° | |
| Adım/Yuvarlanma 0,005° | ||
| Sistem performansı | Boyut | 293×165×164mm |
| Mutlak Doğruluk | yatay <5cm | |
| dikey <5cm | ||
| Ağırlık | 4.4kg | |
| Çoklu Yankı | 4 kere | |
| Sıcaklık ve Nem | Çalışma: -40℃~60℃, Nem %85 | |
| Depolama: -45℃~70℃, Nem %85 |
